Каталог схем

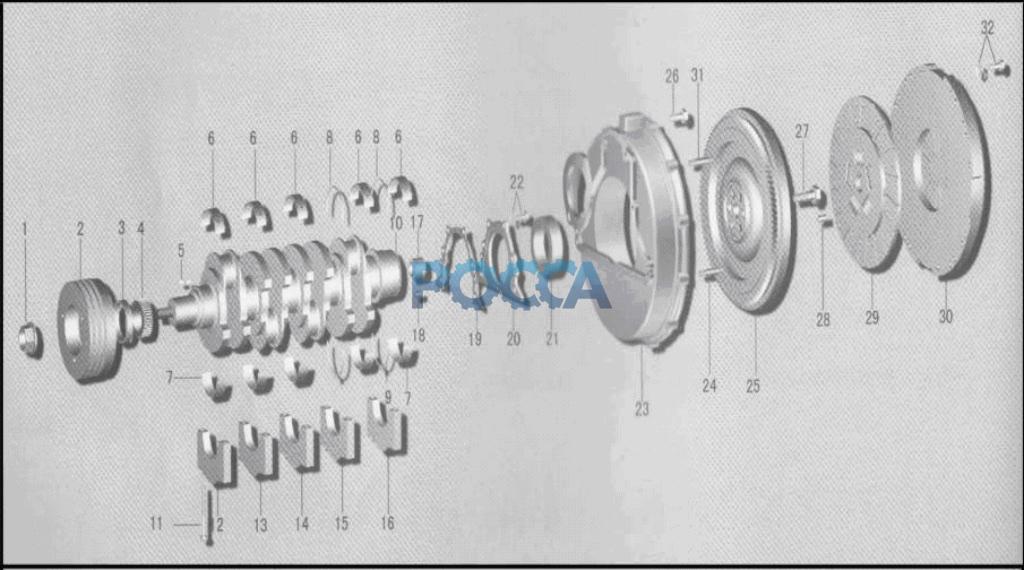

КОЛЕНВАЛ И МАХОВИК BAW (Бав) СА4D32-09 10 Гр.Двигатель
ГОЛОВКА БЛОКА МАСЛЯНЫЙ КАРТЕР
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 1005051-X2 | 1 | Гайка шкива коленвала | |||||
| 2 | 1005010AY01 | 1 | Шкив | |||||
| 3 | 1005090-X2 | 1 | Передний сальник коленвала | |||||
| 4 | 1005031-X2 | 1 | Распределительная шестерня коленвала | |||||
| 5 | Q5500516 | 2 | Шпонка | |||||
| 6 | 1005081-X2 | 5 | Вкладыш верхний | |||||
| 7 | 1005082-X2 | 5 | Вкладыш нижний | |||||
| 8 | 1005086-X2 | 2 | Верхняя упорная пластина коленвала | |||||
| 9 | 1005087-X2 | 2 | Нижняя упорная пластина коленвала | |||||
| 10 | 1005021AX2 | 1 | Коленвал | |||||
| 11 | 1005078-X2 | 10 | Болт | |||||
| 12 | 1005071-X2 | 1 | Первая крышка коленвала | |||||
| 13 | 1005072-X2 | 1 | Вторая крышка коленвала | |||||
| 14 | 1005073-X2 | 1 | Третья крышка коленвала | |||||
| 15 | 1005074-X2 | 1 | Четвертая крышка коленвала | |||||
| 16 | 1005076-X2 | 1 | Пятая крышка коленвала | |||||
| 17 | 1005037-X2 | 1 | Подшипник КПП | |||||
| 18 | Q5221018 | 1 | Штифт | |||||
| 19 | 1005102-X2 | 1 | Прокладка | |||||
| 20 | 1005101-X2 | 1 | Держатель манжеты | |||||
| 21 | 1005105-X2 | 1 | Обойма манжеты | |||||
| 22 | CQ1480825A | 6 | Болт | |||||
| 23 | 1005021-X2 | 1 | Картер маховика | |||||
| 24 | CQ1291055 | 10 | Шпилька | |||||
| 25 | 1005115-X2 | 1 | Маховик | |||||
| 26 | Q1841025 | 6 | Болт | |||||
| 27 | 1005118-X2 | 6 | Болт маховика | |||||
| 28 | Q5220620 | 2 | Штифт | |||||
| 29 | 1601210-E3 | 1 | Ведомый диск | |||||
| 30 | 1601310-E3 | 1 | Нажимной диск | |||||
| 31 | CQ1291060 | 2 | Шпилька | |||||
| 32 | CQ1420820 | 8 | Болт |
