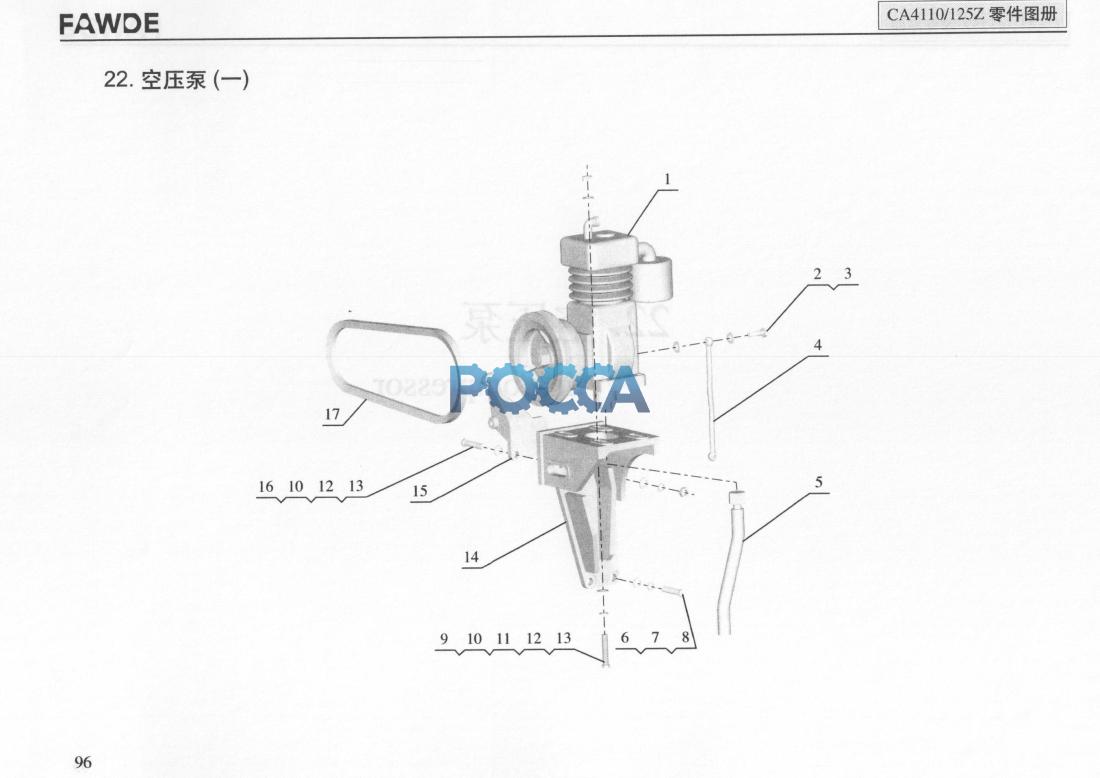

Воздушный компрессор 125z (JH2L JH2M) FOTON (Фотон) Ollin 5121 (ДВС CA4110-125Z)
Вентилятор охлаждения двигателя Воздушный компрессор JH40
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 3509010-104-JH1G | 1 | Air compressor assembly | |||||
| 2 | 1104069-001-0000 | 1 | Hollow screw | |||||
| 3 | QAVC3404-1994 10 | 2 | Washer 10 | |||||
| 4 | 3509040A104-0000 | 1 | Oil inlet pipe assembly-air compressor | |||||
| 5 | 3509041-151-ZC10 | 1 | Oil leak off pipe assembly-air compressor | |||||
| 6 | 8103029-101-JH50 | 4 | Hexagon-headed bolt | |||||
| 7 | Q40312 | 4 | Spring washer | |||||
| 8 | Q40112 | 4 | Washer | |||||
| 9 | Q150B1055 | 4 | Hexagon-headed bolt | |||||
| 10 | Q40310 | 6 | Spring washer | |||||
| 11 | 1111104-101-0000 | 4 | Washer | |||||
| 12 | Q40110 | 8 | Washer | |||||
| 13 | Q340B10 | 6 | Hexagon nut, style I | |||||
| 14 | 3509030A104-JH1G | 1 | Compressor bracket | |||||
| 15 | 3509012-104-YX10 | 1 | Bracket- Compressor bracket | |||||
| 16 | 3509024-101-CN30 | 2 | Hexagon-headed bolt | |||||
| 17 | 3509044-104-YX10 | 1 | Compressor belt |
