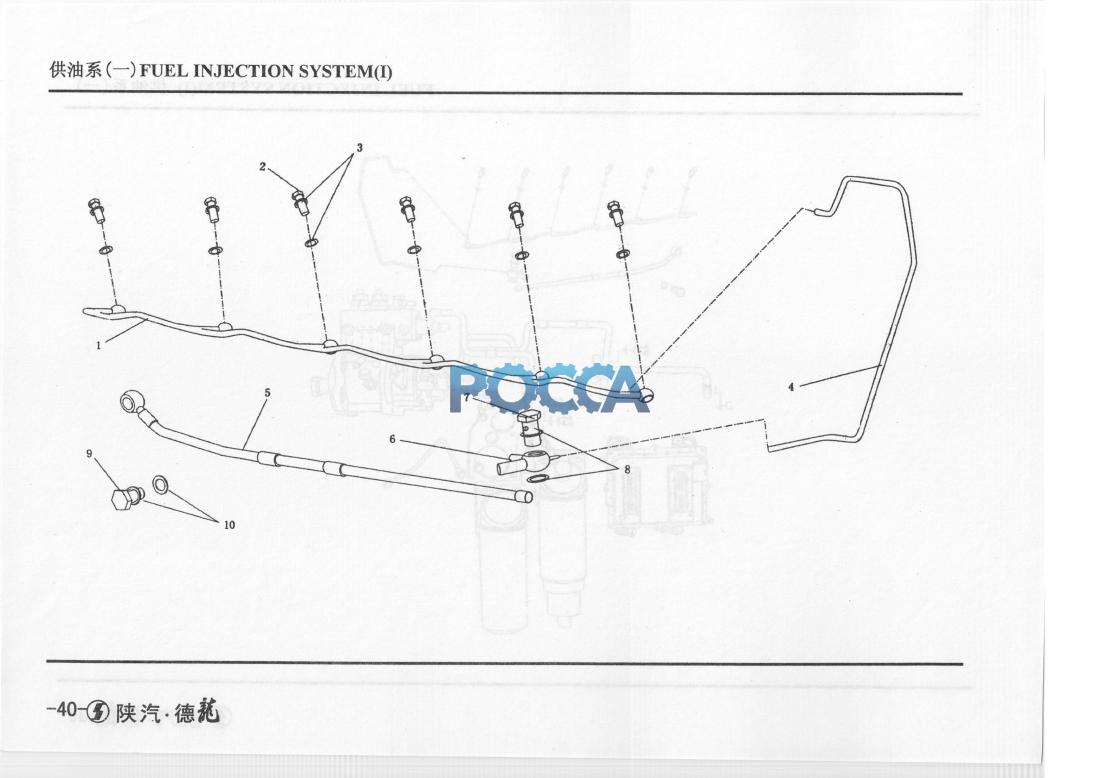

Топливные трубки,фильтр SHAANXI (Шанкси) SHACMAN F2000 11 Гр. Система питания
Топливные трубки Топливный бак (380), датчик уровня топлива
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 612600080616 | 1 | 回油管总成 | Oil line | ||||
| 2 | 90003962603 | 6 | 空心螺栓 | Bolt | DIN76236S | |||
| 3 | 612600080201 | 12 | 密封垫圈 | Seal washer | ||||
| 4 | 612600080652 | 1 | 回油管 | Oil line | ||||
| 5 | 612600080653 | 1 | 回油管 | Oil line | ||||
| 6 | 61260008065 | 1 | 三通管接头 | Pipe connector | ||||
| 7 | 612639000049 | 1 | 空心螺栓 | Bolt | DIN7643 | |||
| 8 | 612639000048 | 2 | 密封垫圈 | Seal washer | A16x22 DIN7603 | |||
| 9 | 612639000017 | 1 | 空心螺栓 | Bolt | DIN7643 | |||
| 10 | 612639000018 | 2 | 密封垫圈 | Seal washer | A14x20 DIN7603 | |||
| 11 | 612639000049 | 7 | 空心螺栓 | Bolt | DIN7643 | |||
| 12 | 612639000048 | 14 | 密封垫圈 | Seal washer | A16x22 DIN7603 | |||
| 13 | 612600080621 | 1 | 燃油管总成 | Fuel oil pipe | ||||
| 14 | 612600080622 | 1 | 燃油管总成 | Fuel oil pipe | ||||
| 15 | 612600080623 | 1 | 燃油管总成 | Fuel oil pipe | ||||
| 16 | 612600080624 | 1 | 燃油管总成 | Fuel oil pipe | ||||
| 17 | 612639000090 | 2 | 六角头螺栓 | Hexagon bolt | Ml〇x60 DIN 6921 | |||
| 18 | 90003802532 | 2 | 六角头螺栓 | Hexagon bolt | Ml〇x35 DIN933 | |||
| 19 | 90003802523 | 7 | 六角头螺栓 | Hexagon bolt | Ml〇x25 GB5783 | |||
| 20 | 90003802523 | 1 | 六角头螺栓 | Hexagon bolt | Ml〇x25 GB5783 | |||
| 21 | 90003802532 | 2 | 六角头螺栓 | Hexagon bolt | Ml〇x35 DIN933 | |||
| 22 | 612639000090 | 2 | 六角头螺栓 | Hexagon bolt | Ml〇x60 DIN 6921 |
