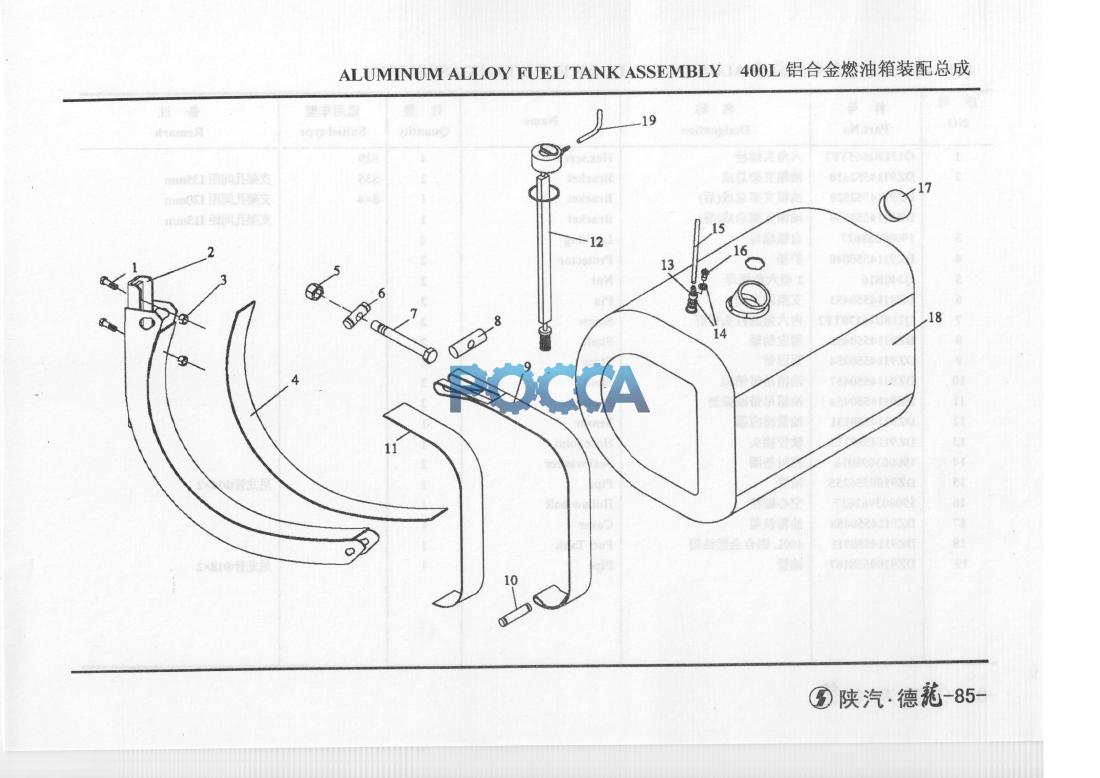

Топливный бак(400) и датчик уровня топлива SHAANXI (Шанкси) SHACMAN F2000 11 Гр. Система питания
Топливный бак (380), датчик уровня топлива Фильтр с кронштейном
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q151B1665TF2 | 4 | 六角头螺栓 | Hex.screw | S29 | |||
| 2 | DZ9114552610 | 2 | 油箱支架总成 | Bracket | 间距 135mm | S35 | ||
| 2 | DZ9114552520 | 1 | 油箱支架总成(后） | Bracket | 间距 120mm | 8x4 | ||
| 2 | DZ9114552530 | 1 | 油箱支架总成(前） | Bracket | 支架孔间距115mm | |||
| 3 | 19000388627 | 4 | 自锁螺母 | Lou king | ||||
| 4 | DZ9114550840 | 2 | 护垫 | Protector | ||||
| 5 | Q340B16 | 2 | 1型六角螺母 | Nut | ||||
| 6 | DZ9114550453 | 2 | 支架固定销 | Pin | ||||
| 7 | Q218B16170TF2 | 2 | 内六角圆柱头螺钉 | Screw | ||||
| 8 | DZ9114550452 | 2 | 固定销轴 | Shaft | ||||
| 9 | DZ9114550854 | 2 | 紧固带 | Strap | ||||
| 10 | DZ9114550457 | 2 | 油箱吊带销轴 | Shoft | ||||
| 11 | DZ9114550454 | 2 | 油箱吊带减振垫 | Protector | ||||
| 12 | DZ9114550131 | 1 | 油量感应器 | Sensor | ||||
| 13 | DZ9114550233 | 1 | 软管接头 | Hose joint | ||||
| 14 | 190003098016 | 2 | 密封垫圈 | Seal washer | ||||
| 15 | DZ9100556255 | 1 | 油管 | Pipe | 尼龙管016x2 | |||
| 16 | 190003962627 | 1 | 空心螺栓 | Hollow bolt | ||||
| 17 | DZ9114550458 | 1 | 油箱锁盖 | Cover | ||||
| 18 | DZ9114550711 | 1 | 400L铝合金燃油箱 | Fuel Tank | ||||
| 19 | DZ9100558167 | 1 | 油管 | Pipe | 尼龙管018x2 |
