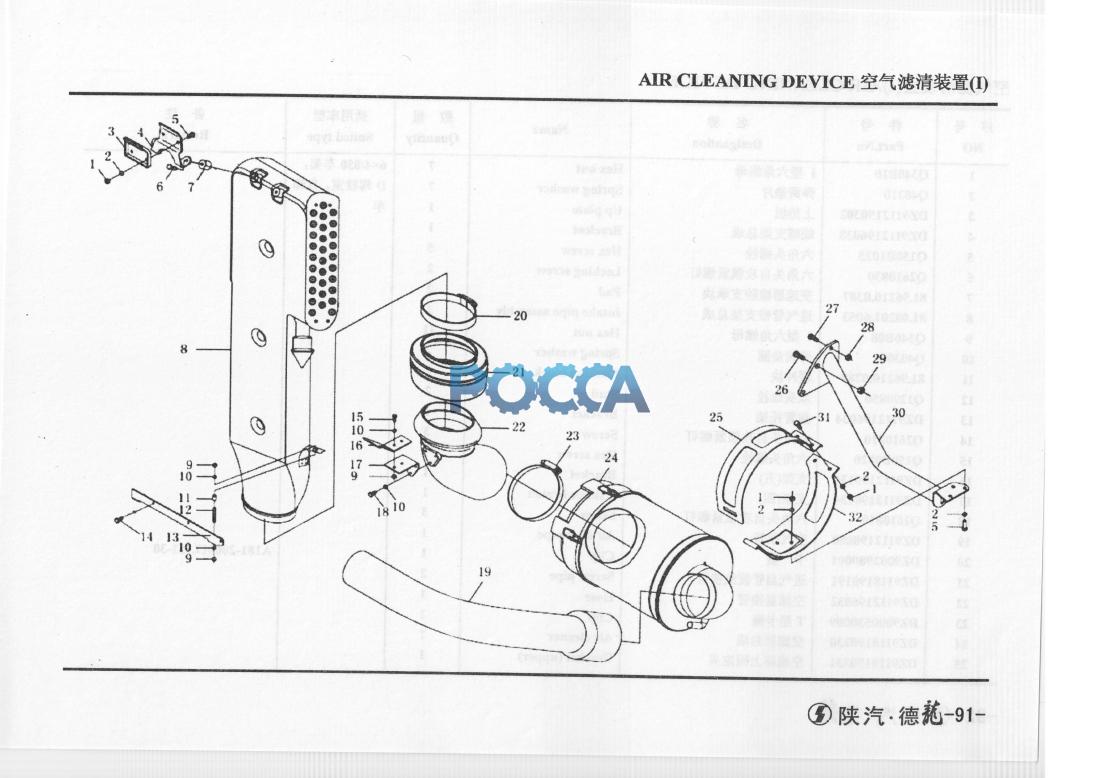

Воздухоочиститель SHAANXI (Шанкси) SHACMAN F2000 11 Гр. Система питания
Воздухоочиститель 2
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q340B10 | 7 | I型六角螺母 | Hex nut | 6x4/850 车架， | |||
| 2 | Q40310 | 7 | 弹簧垫片 | Spring washer | D驾驶室，自卸 | |||
| 3 | DZ9112190302 | 1 | 上垫板 | Up plate | 车 | |||
| 4 | DZ9112196038 | 1 | 蝴蝶支架总成 | Bracket | ||||
| 5 | Q150B1025 | 5 | 六角头螺栓 | Hex screw | ||||
| 6 | Q2610830 | 2 | 六角头自攻锁紧螺钉 | Locking screw | ||||
| 7 | 81.96210.0387 | 2 | 变速器橡胶支承块 | Pad | ||||
| 8 | 81.08201.6053 | 1 | 进气管带支架总成 | Intake pipe assembly | ||||
| 9 | Q340B08 | 11 | I型六角螺母 | Hex nut | ||||
| 10 | Q40308 | 2 | 弹簧垫圈 | Spring washer | ||||
| 11 | 81.96210.0289 | 2 | 缓冲块 | Cushion block | ||||
| 12 | Q1290850 | 2 | 双头螺栓 | Stud | ||||
| 13 | DZ9112196034 | 1 | 扁管托架 | Bracket | ||||
| 14 | Q2610810 | 3 | 六角头自攻锁紧螺钉 | Screw | ||||
| 15 | Q150B0820 | 7 | 六角头螺栓 | Hex screw | ||||
| 16 | DZ9112190135 | 1 | 支架(五） | Bracket | ||||
| 17 | DZ9112190134 | 1 | 支架(四） | L shape braket | ||||
| 18 | Q2610810 | 3 | 六角头自攻锁紧螺钉 | Screw | ||||
| 19 | DZ9112190080 | 1 | 空气软管 | Air hose pipe | ||||
| 20 | DZ9003980001 | 1 | 卡箍 | Clip | A181-200M7.751-30 | |||
| 21 | DZ9118190191 | 2 | 进气扁管波纹接管 | Screw pipe | ||||
| 22 | DZ9112196032 | 1 | 空滤器接管 | Hose | ||||
| 23 | DZ9000530009 | 2 | T型卡箍 | Clip | ||||
| 24 | DZ9118190230 | 1 | 空滤器总成 | Air cleaner | ||||
| 25 | DZ9118190231 | 1 | 空滤器上固定夹 | Bracket (upper) | ||||
| 26 | Q150B1630 | 1 | hex screw | |||||
| 27 | Q150B1430 | 1 | hex screw | |||||
| 28 | Q33214 | 3 | hex nut | |||||
| 29 | Q33216 | 1 | hex nut | |||||
| 30 | DZ9114190190 | 1 | bracket | |||||
| 31 | Q150B1030 | 2 | hex screw | |||||
| 32 | DZ9118190232 | 1 | bracket lower |
