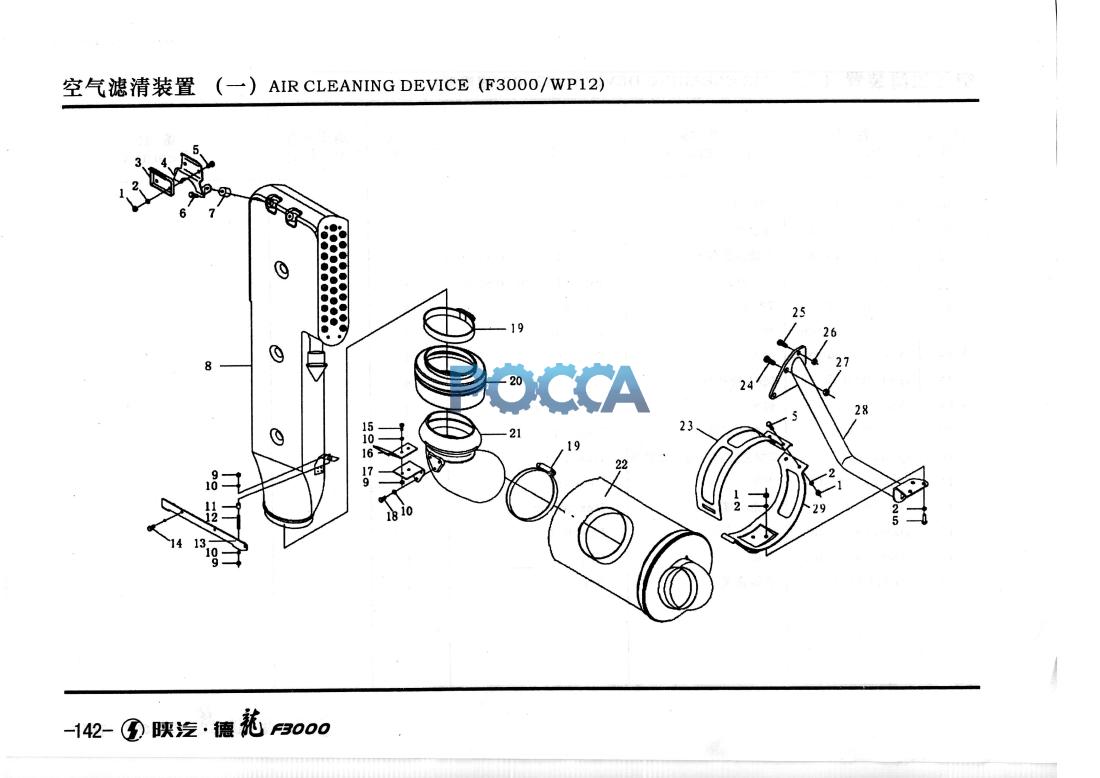

Воздухозаборник, воздушный фильтр WP12 SHAANXI (Шанкси) SHACMAN F3000 11 Гр. Система питания
Воздухозаборник, воздушный фильтр WP10 Воздухозаборник, воздушный фильтр. F3000 WP10
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q340B10 | 8 | i型六角螺母 | F3000/WP12 | Hex nut | A181-200 | ||
| 2 | Q40310 | 8 | 弹簧垫片 | F3000/半长 | Spring washer | |||
| 3 | DZ9112190302 | 1 | 上垫板 | F3000/半长 | Up plate | |||
| 4 | DZ9112196038 | 1 | 蝴蝶支架 | F3000/半长 | Braclcet | |||
| 5 | Q150B1025 | 8 | 六角头螺栓 | F3000/半长 | Hex screw | |||
| 6 | Q2610830 | 2 | 六角头自攻锁紧螺钉 | F3000/8X4 | Locking screw | |||
| 7 | 348D 410007 | 2 | 橡胶金属软垫 | F3000/8X4/半长 | Pad | |||
| 8 | 81.08201.6053 | 1 | 进气管带支架总成 | F3000/6X4/自卸车 | Intake pipe assembly | |||
| 9 | Q340B08 | 11 | I型六角螺母 | Hex nut | ||||
| 10 | Q40308 | 2 | 弹簧垫圈 | Spring washer | ||||
| 11 | 81.96210.0289 | 2 | 缓冲块 | Cushion block | ||||
| 12 | Q1290850 | 2 | 双头螺栓 | Stud | ||||
| 13 | DZ9112196034 | 1 | 扁管托架 | Bracket | ||||
| 14 | Q2610810 | 3 | 六角头自攻锁紧螺钉 | Screw | ||||
| 15 | Q150B0820 | 7 | 六角头螺栓 | Hex screw | ||||
| 16 | DZ9112190134 | 1 | 支架（四） | Bracket (Four) | ||||
| 17 | DZ9112190135 | 1 | 支架（五） | Bracket (Five) | ||||
| 18 | Q2610810 | 3 | 六角头自攻锁紧螺钉 | Screw | ||||
| 19 | Dz9003980001 | 2 | 卡箍 | Clip | ||||
| DZ9118190387 | 1 | 空滤器托架 | Bracket | |||||
| 20 | DZ9118190191 | 1 | 进气扁管波纹接管 | Screw pipe | ||||
| 21 | DZ9112190600 | 1 | 空滤器接管 | Hose | ||||
| 22 | DZ9112190328 | 1 | 空滤器总成 | Air cleaner | ||||
| 23 | DZ9118190231 | 1 | 空滤器上固定夹 | Bracket (upper) | ||||
| 24 | Q150B1630 | 1 | 六角头螺栓 | Hex screw | ||||
| 25 | Q150B1430 | 3 | 六角头螺栓 | Hex screw | ||||
| 26 | Q33214 | 3 | 2型全金属六角锁紧螺母 | Hex. nut | ||||
| 27 | Q33216 | 1 | 2型全金属六角锁紧螺母 | Hex. Nut | ||||
| 28 | DZ9112190178 | 1 | 空滤器托架 | Bracket | ||||
| 29 | Dz9118190232 | 1 | 空滤器下固定夹 | Bracket(lower) |
