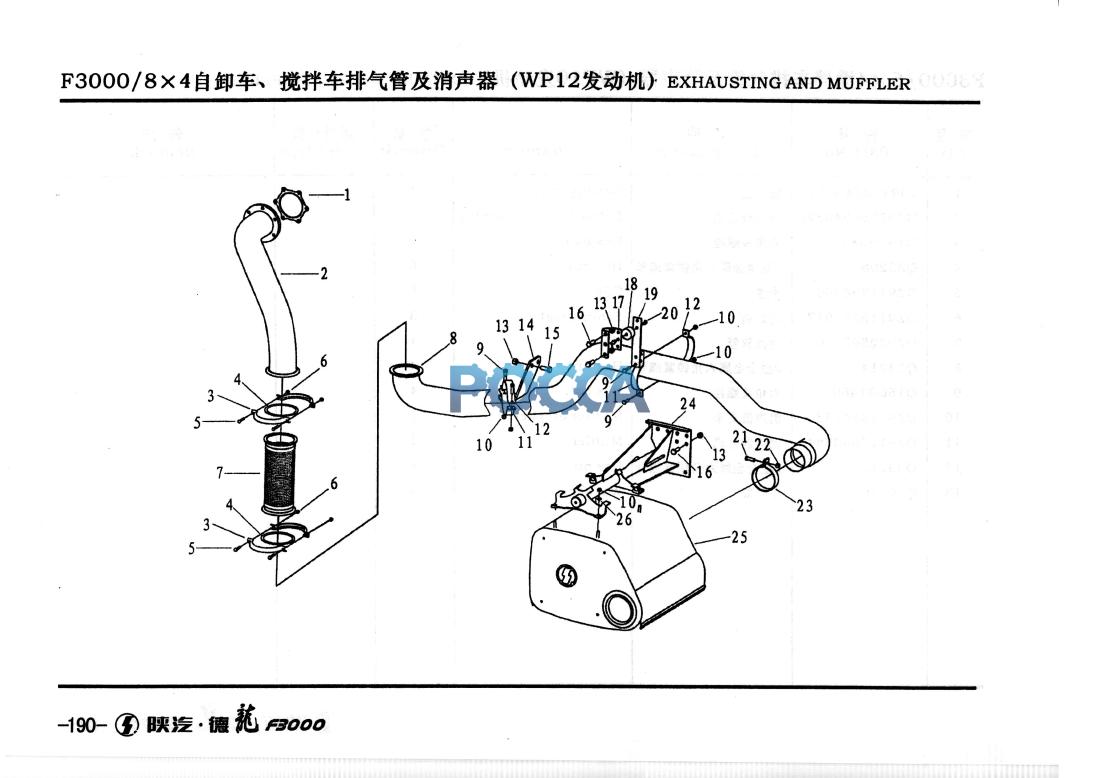

Глушитель F3000 8x4 WP12 SHAANXI (Шанкси) SHACMAN F3000 12 Гр. Cистема выпуска газов
Глушитель F3000 8x4 WP10 Глушитель F3000 Wp 10 8x4
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ9112540016 | 1 | 密封垫 | Sealing mat | ||||
| 2 | DZ9118541060 | 1 | 排气管总成 | Exhaust pipe Assembly | ||||
| 3 | DZ9112540001 | 4 | 卡箱 | Clip | ||||
| 4 | DZ9112540017 | 2 | 密封垫 | Sealing mat | ||||
| 5 | Q150B0845 | 4 | 六角头螺栓 | Hex bolt | ||||
| 6 | Q33208 | 4 | 2型全金属六角锁紧螺母 | Hex nut | ||||
| 7 | DZ9112540018 | 1 | 挠性软管 | Hose | ||||
| 8 | DZ9118541080 | 1 | 消声器进气管总成 | Exhaust pipe Assembly | ||||
| 9 | Q150B1035 | 5 | 六角头螺栓 | Hex bolt | ||||
| 10 | Q33210 | 9 | 2型全金厲六角锁紧螺母 | Hex nut | ||||
| 11 | DZ9118540319 | 2 | 卡箍 | Clip | ||||
| 12 | DZ9118540313 | 2 | 卡箍 | Clip | ||||
| 13 | Q33214 | 12 | 2型全金属六角锁紧螺母 | Hex nut | ||||
| 14 | DZ9118541058 | 1 | 支架 | Bracket | ||||
| 15 | Q150B1435 | 2 | 六角头螺栓 | Hex bolt | ||||
| 16 | Q150B1445 | 10 | 六角头螺栓 | Hex bolt | ||||
| 17 | DZ9118541055 | 1 | 托架 | Bracket | ||||
| 18 | 1384D0410007 | 1 | 槺胶金属软垫 | Rubber_Metal cushion | ||||
| 19 | Dz9118541056 | 1 | 吊带 | Bracket | ||||
| 20 | Q150B1016 | 2 | 六角头螺栓 | Hex bolt | ||||
| 21 | Q150B1235 | 1 | 六角头螺栓 | Hex bolt | ||||
| 22 | Q33212 | 1 | 2型全金属六角锁紧螵母 | Hex nut | ||||
| 23 | 81.97420.0152 | 1 | 管夹 | Clip | ||||
| 24 | Dz93319540055 | 1 | 托架总成 | Muffler bracket | ||||
| 25 | DZ9U2540201 | 1 | 消声器及附件 | Muffler | ||||
| 26 | Q40110 | 4 | 平垫圈 | Washer |
