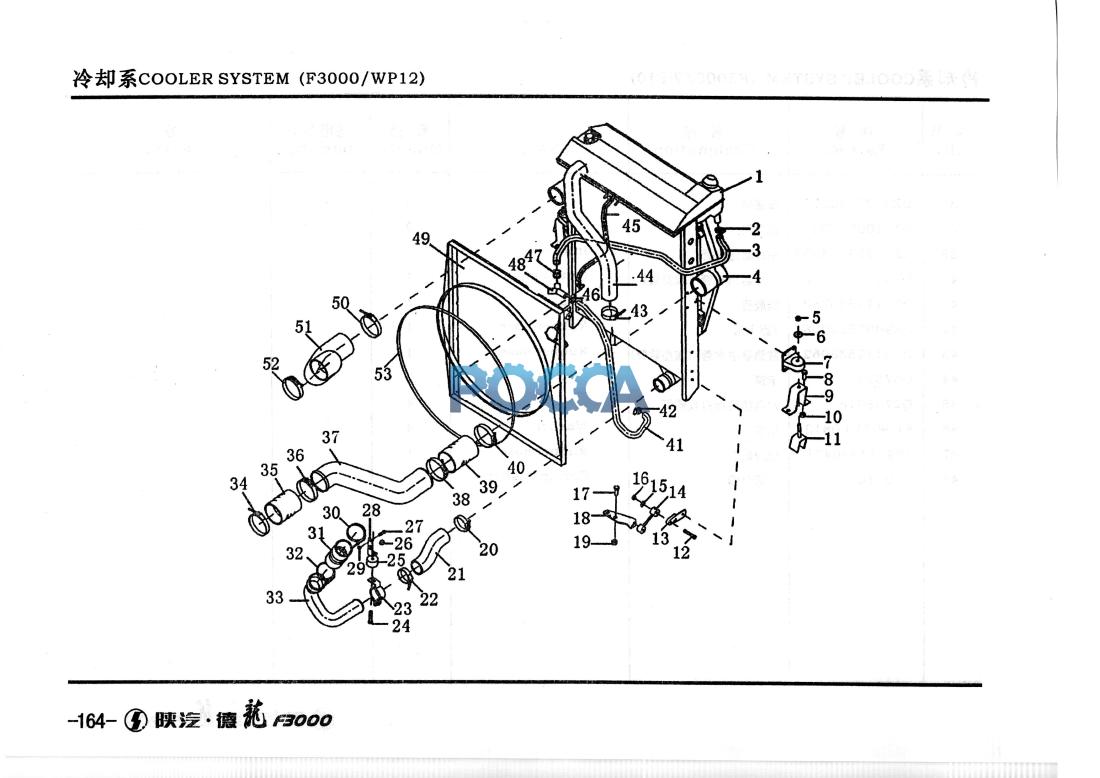

Радиатор, расширительный бачок, патрубки WP12 SHAANXI (Шанкси) SHACMAN F3000 13 Гр. Охлаждение
Радиатор, расширительный бачок, патрубки WP10
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.06102.6205 | 1 | 膨胀箱总成 | Expansion box assembly | ||||
| 2 | Q67535 | 1 | 卡箍 | Clip | ||||
| 3 | DZ9112530412 | 1 | 橡胶软管 | Hose | ||||
| 4 | DZ9112538010 | 1 | 中冷器总成 | Radiator | ||||
| Q67522 | 1 | 卡箱 | Clip | |||||
| 5 | Q33212 | 2 | 2型全金属六角锁紧螺母 | Hex nut | ||||
| 6 | Q40212 | 2 | 大垫圈 | Washer | ||||
| 7 | 81.06225.6008 | 2 | 散热器托架总成 | Radiator support | ||||
| 8 | Q150B1435 | 2 | 六角头螺栓 | Hex screw | ||||
| 9 | DZ9112538043 | 1 | 散热器右支架 | Right support | ||||
| 10 | Q33214 | 2 | 2型全金属六角锁紧螺母 | Hex nut | ||||
| 11 | DZ9112538040 | 2 | 螺杆支架总成 | Screw support assembly | ||||
| 12 | Q151B1060 | 4 | 六角头螺栓 | Hex screw | ||||
| 13 | DZ9112538044 | 1 | 右连接板 | Right connect bracket | ||||
| 14 | 81.06245.0043 | 2 | 摆动支承总成 | Swing support assembly | ||||
| 15 | Q40212 | 4 | 大垫圈 | Washer | ||||
| 16 | Q33212 | 4 | 2型全金属六角锁紧螺母 | Hex nut | ||||
| 17 | Q151B1435 | 4 | 六角头螺栓 | Hex screw | ||||
| 18 | 81.41280.0034 | 1 | 右支架 | Right bracket | ||||
| 19 | Q33214 | 4 | 2型全金属六角锁紧螺母 | Hex nut | ||||
| 20 | DZ9003532074 | 1 | T型卡箍 | Clip | ||||
| 21 | DZ9112538022 | 1 | 成型软管 | Hose | ||||
| 22 | Dz9003532074 | 1 | T型卡箍 | Clip * | ||||
| 23 | DZ9112530158 | 1 | 水管夹 | Hex screw | ||||
| 24 | Q151B1060 | 1 | 六角头螺栓 | Circle buffer | ||||
| 25 | 199014540007 | 1 | 园型缓冲块 | Hex nut | ||||
| 26 | Q33210 | 1 | 2型全金属六角锁紧螺母 | Hex screw | ||||
| 27 | Q150B0830 | 1 | 六角头螺栓 | Bracket | ||||
| 28 | 199100360165 | 1 | 角形支架 | Hex nut | ||||
| 29 | Q33208 | 1 | 2型全金属六角锁紧螺母 | Clip | ||||
| 30 | DZ9003532084 | 1 | T型卡箍 | Rubber hose | ||||
| 31 | DZ9114530090 | 1 | 橡胶软管 | Clip | ||||
| 32 | Dz9003532084 | 1 | T型卡箍 | Drain pipe assembly | ||||
| 33 | DZ9112538023 | 1 | 散热器出水管总成 | Clip | ||||
| 34 | DZ9003532115 | 1 | T型卡箍 | Hose joint | ||||
| 35 | DZ9112530002 | 1 | 硅胶管 | Clip | ||||
| 36 | DZ9003532115 | 1 | T型卡箍 | Inlet pipe | ||||
| 37 | DZ9112538027 | 1 | 中冷器进气管 | Clip | ||||
| 38 | DZ9003532115 | 1 | T型卡箍 | Hose joint | ||||
| 39 | DZ9112530003 | 1 | 硅胶管 | Clip | ||||
| 40 | DZ9003532115 | 1 | T型卡箍 | Rubber hose | ||||
| 41 | 199000530037 | 1 | 橡胶软管 | Clip | ||||
| 42 | Q67535 | 1 | 卡箍 | Clip | ||||
| 43 | DZ9003532074 | 1 | T型卡箍 | Infail pipe | ||||
| 44 | DZ9112538025 | 1 | 散热器进水管 | Rubber hose | ||||
| 45 | 199114530431 | 1 | 橡胶软管 | Clip | ||||
| 46 | Q67535 | 1 | 卡箍 | Clip | ||||
| 47 | Q67535 | 1 | 卡箍 | Y | ||||
| 48 | 199100530126 | 1 | Y型件 | Air duct | ||||
| 49 | DZ9112538033 | 1 | 风扇护风罩 | Clip | ||||
| 50 | DZ9003532115 | 1 | T型卡箍 | Outlet pipe | ||||
| 51 | DZ9112538026 | 1 | 中冷器出气管（成型管） | Clip | ||||
| 52 | Dz9003532115 | 1 | T型卡箍 | |||||
| 1 | 护风圈 |
