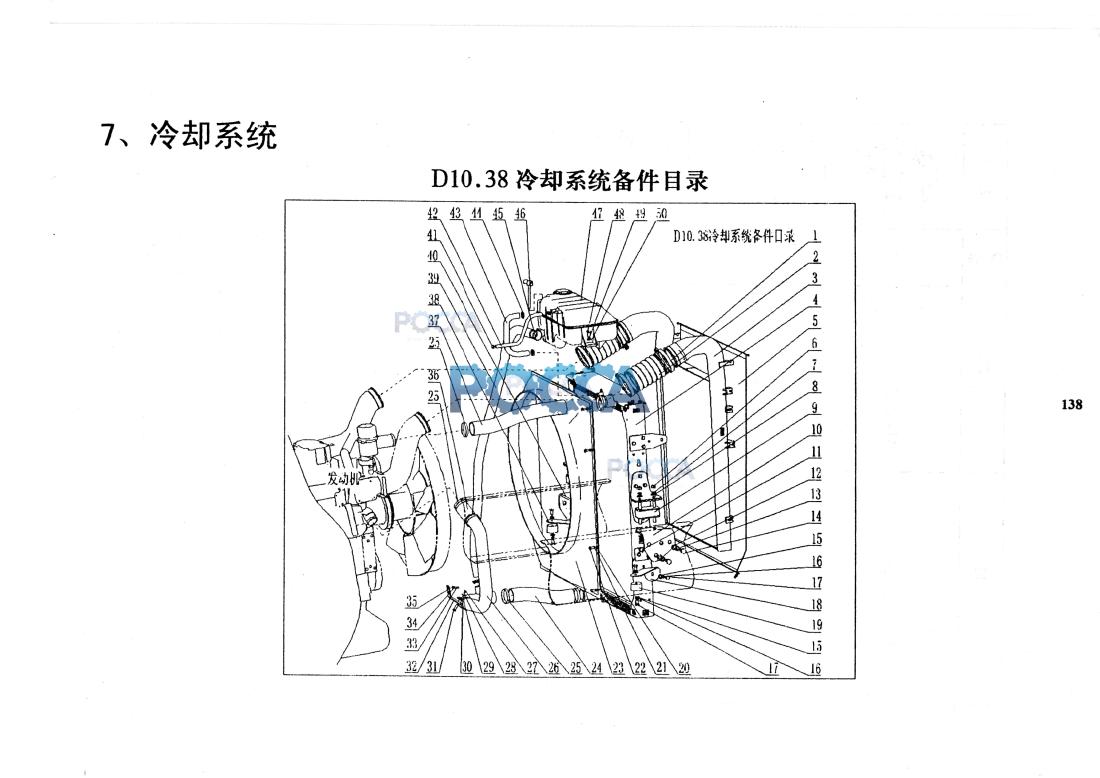

Система охлаждения D10 HOWO (Хово) HOWO A7 13 Гр. Система охлаждения
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | WG9925530022 | 4 | 卡箍 | -y | Clamp | |||
| 2 | WG9925530053 | 2 | 中冷器胶管 | CAC Hose | ||||
| 3 | WG9918530002 | 1 | 中冷器总成（D丨2/10/中） | Charge Air Cooler | ||||
| 4 | WG9918530001 | 1 | 散热器总成（D12/丨0/中） | Radiator | ||||
| 5 | WG9918530009 | 1 | 防虫网总成(N07/420) | Curtain | ||||
| 6 | Q340B12 | 8 | 1型六角头蟫母 | Nut | ||||
| 7 | Q40312 | 8 | 弹簧垫圈 | Spring washer | ||||
| 8 | Q40112 | 8 | 平垫圈 | Washer | ||||
| 9 | AZ9925530004 | 2 | 散热器支撑块总成 | Rubber Bracket | ||||
| 10 | AZ9925530043 | 1 | 散热器右支架总成 | Right Bracket | ||||
| 11 | Q340B16 | 3 | I型六角头螺母 | Nut | ||||
| 12 | Q40116 | 3 | 平垫圈 | Washer | ||||
| 13 | Q40316 | 3 | 弹资垫圈 | Spring washer | ||||
| 14 | Q150B1645 | 3 | 六角头螺栓 | Screw | ||||
| 15 | Q40110 | 6 | 平垫圈 | Washer | ||||
| 16 | Q40310 | 6 | 弹簧垫圈 | Spring washer | ||||
| 17 | Q150B1018 | 6 | 六角头螺栓 | Screw | ||||
| 18 | AZ9925530051 | 1 | 散热器右辅助拉板 | Right Bracket | ||||
| 19 | 1384D410007 | 2 | 橡胶金属软垫 | Rubber Washer | ||||
| 20 | Q40108 | 8 | 平垫圈 | Washer | ||||
| 21 | Q40308 | 8 | 弹簧垫阍 | Spring washer | ||||
| 22 | Q150B0816 | 8 | 六角头螺栓 | Screw | ||||
| 23 | WG9918530003 | 1 | 护风罩总成(中马力/〇»7〇4风扇） | Shroud | ||||
| 24 | WG9925530036 | 1 | 下水室胶管 | Ootletwater pipe | ||||
| 25 | 190003989310 | 6 | 软管卡箍 | Clamp | ||||
| 26 | WG9925530035 | 1 | 散热器出水钢管总成 | Ootletwater pipe | ||||
| 27 | Q340B08 | 2 | 1型六角螺母 | Nut | ||||
| 28 | Q40308 | 2 | 弹簧垫圈 | Spring washer | ||||
| 29 | Q40108 | 2 | 平垫阖 | Washer | ||||
| 30 | 190003990037 | 2 | 管夹 | Clamp | ||||
| 31 | Q150B0825 | 2 | 六角头螺栓 | Screw | ||||
| 32 | AZ9925530037 | 1 | 水管支架 | Bracket | ||||
| 33 | Q150B1020 | 1 | 六角头螺栓 | Screw | ||||
| 34 | Q40110 | 1 | 平垫阐 | Washer | ||||
| 35 | Q40310 | 1 | 弹簧垫圈 | Spring washer | ||||
| 36 | WG1000060241 | 1 | 橡胶软管 | Hose | ||||
| 37 | WG9925530034 | 1 | 上水室胶管 | Inletwater pipe | ||||
| 38 | AZ9925530050 | 1 | 散热器左辅助拉板 | Left Bracket | ||||
| 39 | WG9925530021 | 1 | 膨胀水箱胶管 | Expansion tank Hose | ||||
| 40 | AZ9925530040 | 1 | 散热器左支架总成 | Left Bracket | ||||
| 41 | 199114530138 | 1 | 橡胶软管 | Hose | ||||
| 42 | Q676B16 | 2 | 软管卡箍 | Clamp | ||||
| 43 | WG9925530019 | 1 | 散热器泄气管 | Hose | ||||
| 44 | Q67535 | 2 | 软管环箍 | Clamp | ||||
| 45 | Q67645 | 2 | 软管卡箍 + | Clamp | ||||
| 46 | WG9925530012 | 1 | 水位传感器 | Water level sensor | ||||
| 47 | WG9925530003 | 1 | 膨胀水箱总成 | Expansion tank | ||||
| 48 | Q150B0820 | 4 | 六角头嫘栓 | Screw | ||||
| 49 | Q40308 | 4 | 弹簧垫圈 | Spring washer | ||||
| 50 | Q40108 | 4 | 平垫圈 | Washer |
