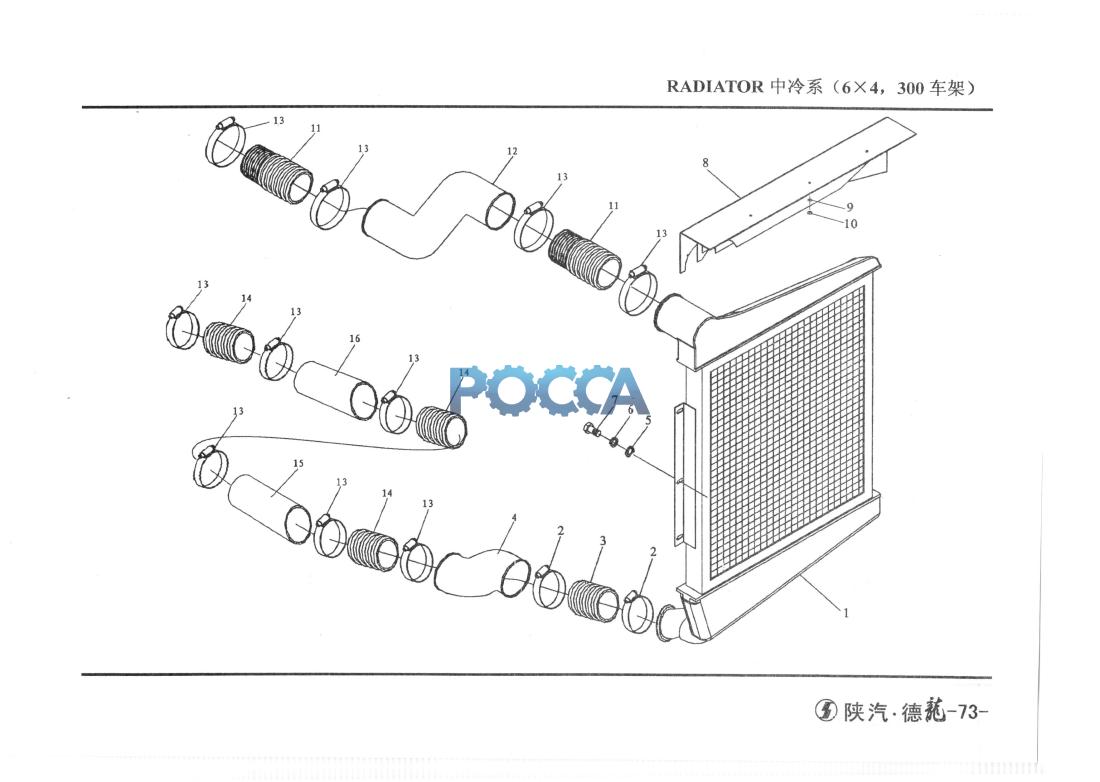

Интеркулер 3 SHAANXI (Шанкси) SHACMAN F2000 13 Гр. Система охлаждения
Интеркулер 2 Расширительный бачок
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 199112530269 | 1 | 增压中冷器 | CAC | ||||
| 1 | DZ9112530269 | 1 | 增压中冷器 | CAC | ||||
| 2 | DZ9003532128 | 2 | T型卡箍 | Clip | ||||
| 3 | DZ9112530007 | 1 | 硅胶管 | Hose joint | ||||
| 4 | DZ9112531404 | 1 | 中冷器进气管(不锈钢） | Inlet pipe | ||||
| 5 | Q40008 | 6 | 小垫圈 | Washer | ||||
| 6 | Q41208 | 6 | 外锯齿锁紧垫圈 | Locking washer | ||||
| 7 | Q150B0816 | 6 | 六角头螺栓 | Hex screw | ||||
| 8 | DZ9114530227 | 1 | 止回流板总成 | Anti-recirculation plate assembly | ||||
| 9 | Q40205 | 3 | 大垫圈 | Washer | ||||
| 10 | Q340B05 | 3 | 1型六角螺母 | Nut | ||||
| 11 | DZ9112530002 | 2 | 硅胶管 | Hose joint | ||||
| 12 | DZ9114530305 | 1 | 中冷器出气管(不锈钢） | Outlet pipe | ||||
| 13 | DZ9003532115 | 10 | T型卡箍 | Clip | ||||
| 14 | DZ9112530003 | 3 | 硅胶管 | Hose joint | ||||
| 15 | DZ9112531402 | 1 | 中冷器进气管(不锈钢） | Inlet pipe | ||||
| 16 | DZ9112531403 | 1 | 中冷器进气管(不锈钢） | Inlet pipe |
