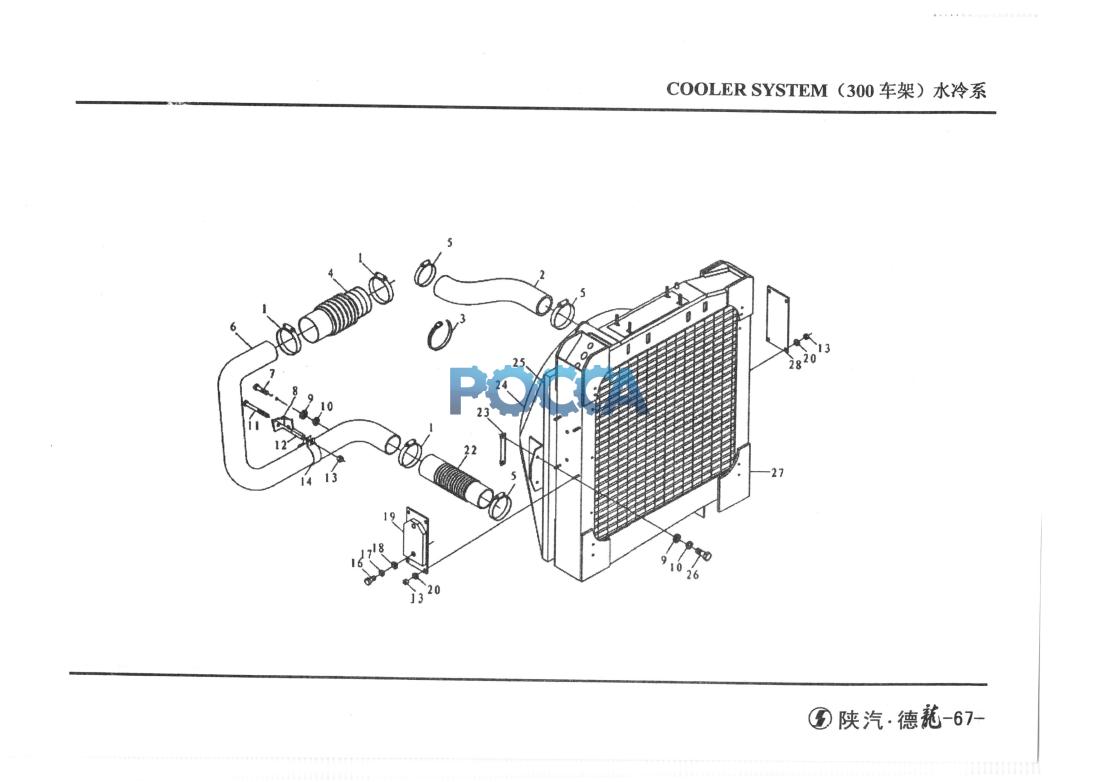

Система охлаждения №2 SHAANXI (Шанкси) SHACMAN F2000 13 Гр. Система охлаждения
Система охлаждения 机"
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 190003989310 | 3 | 软管卡箍 | Clip | ||||
| 2 | 199100530130 | 1 | 成型软管 | Hose | ||||
| 3 | 190003171697 | 按需 | 塑料紧箍带 | Plastic fatening strap | ||||
| 4 | 181500060354 | 1 | 橡胶软管(带纤维夹层） | Rubber hose | ||||
| 5 | 190003989308 | 3 | 软管卡箍 | Clip | ||||
| 6 | DZ9114530009 | 1 | 散热器出水管 | Drain pipe | ||||
| 7 | Q150B0830 | 2 | 六角头螺栓 | Hex screw | ||||
| 8 | 199100360165 | 1 | 支架 | Bracket | ||||
| 9 | 90003932961 | 2 | 厚垫圈 | Washer | ||||
| 10 | Q40308 | 6 | 弹簧垫圈 | Spring washer | ||||
| 11 | Q150B0875 | 2 | 六角头螺栓 | Hex screw | ||||
| 12 | 35700730118 | 1 | 间隔管 | Spacer pipe | ||||
| 13 | Q33208 | 8 | n型全金属六角锁紧螺母 | Hex nut | ||||
| 14 | 90003990037 | 2 | 管夹 | Clip | ||||
| 16 | Q150B1020 | 4 | 六角头螺栓 | Hex screw | ||||
| 17 | Q40310 | 4 | 弹簧垫圈 | Spring washer | ||||
| 18 | Q40010 | 4 | 小垫圈 | Washer | ||||
| 19 | 161500530022 | 1 | 散热器右支座 | support | ||||
| 19 | 199100530161 | 1 | 散热器支座 | support | ||||
| 20 | Q40308 | 12 | 弹簧垫圈 | Spring washer | ||||
| 22 | DZ9214530126 | 1 | 冷却水管 | Cool water pipe | ||||
| 23 | 178000530009 | 2 | 压紧片总成 | Fastening rail | ||||
| 24 | DZ9114530420 | 1 | 护风罩总成 | Air duct assembly | ||||
| 25 | 190003129804 | 1 | 橡胶密封带 | Rubber seal strap | ||||
| 26 | Q150B0820 | 4 | 六角头螺栓 | Hex. screw | ||||
| 27 | DZ9112532888 | 1 | 铝散热器总成 | Radiator water cover | WP10.270 、 WP10.290 发动 机 WP10.336、 | |||
| 7 | DZ9112539268 | 1 | 铝散热器总成 | Radiator water cover | WP10.375 发动 机 | |||
| 28 | 161500530023 | 1 | 散热器左支座 | Left support | ||||
| 28 | 199100530161 | 1 | 散热器支座 | Radiator support |
