Муфта вентилятора BAW (Бав) CA4D32 13 Гр.Система охлаждения

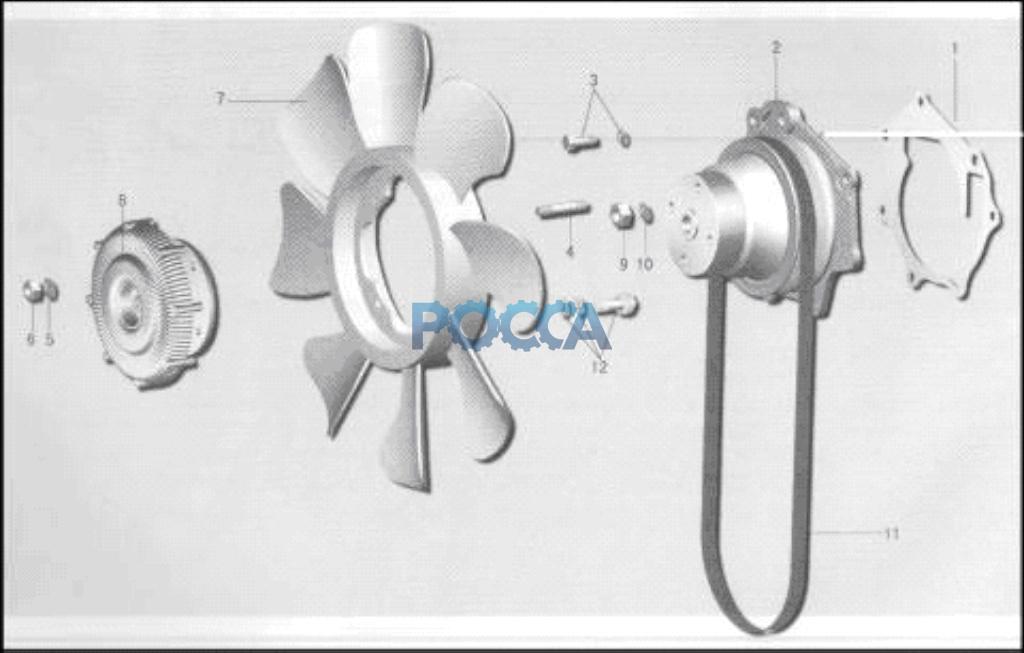

Корпус насоса охлаждения
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 1307018-X2 | 1 | Прокладка | |||||
| 2 | 1307010-X03 | 1 | Насос в сборе | |||||
| 3 | CQ1420822 | 5 | Болт | |||||
| 4 | CQ1200845 | 4 | Шпилька | |||||
| 5 | Q40308 | 4 | Пружинная шайба | |||||
| 6 | CQ34008 | 4 | Гайка | |||||
| 7 | 1308010-X03 | 1 | Вентилятор в сборе | |||||
| 8 | 1313010-X2 | 1 | Муфта вентилятора в сборе | |||||
| 9 | CQ34010 | 2 | Гайка | |||||
| 10 | Q40310 | 2 | Пружинная шайба | |||||
| 11 | 1 | Ремень AV13-1097 | ||||||
| 12 | CQ1460616 | 4 | Болт |
