Каталог схем

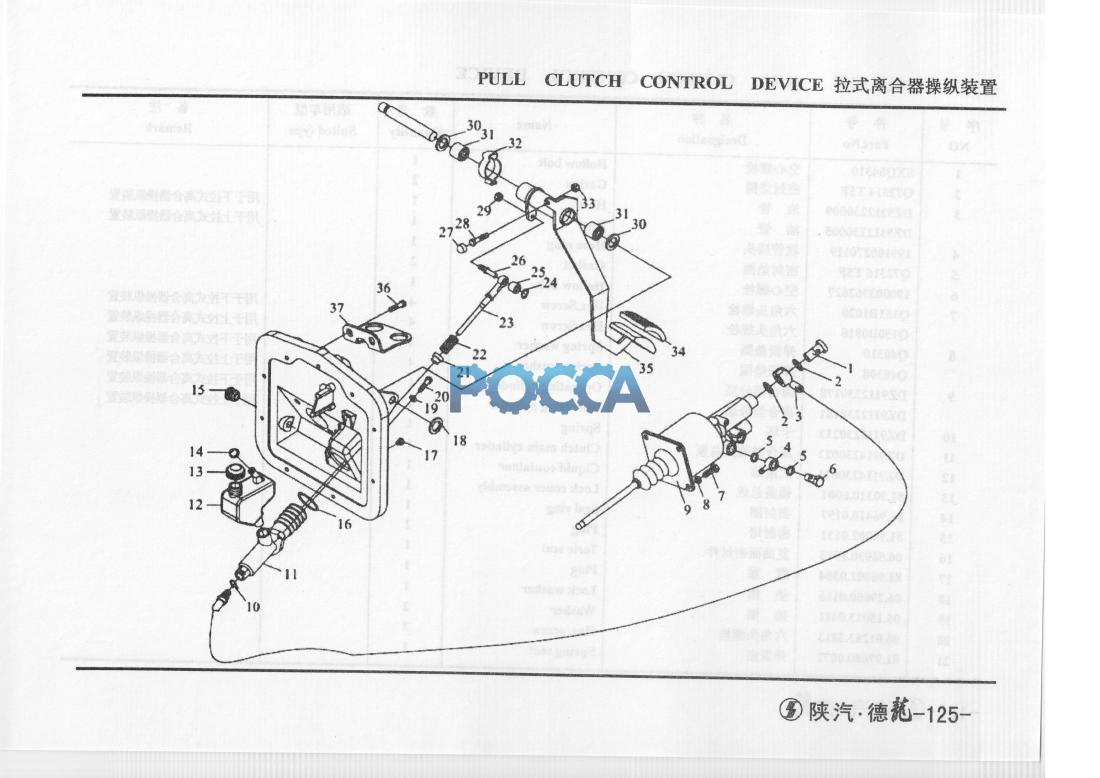

Система обратного выжима сцепления SHAANXI (Шанкси) SHACMAN F2000 16 Гр. Сцепление
Клапан сцепления пневматический Система прямого выжима сцепления
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | SXQ84310 | 1 | 空心螺栓 | Hollow bolt | ||||
| 2 | Q72314 T5F | 2 | 密封垫圈 | Gasket | ||||
| 3 | DZ9112230009 | 1 | 油管 | Hose | 用于下拉式离合器操纵装置 | |||
| 3 | DZ9112230005 | 1 | 油管 | Hose | 用于上拉式离合器擬碟置 | |||
| 4 | 199100270119 | 1 | 软管接头 | Hose plug | ||||
| 5 | Q72316 T5F | 2 | 密封垫圈 | Gasket | ||||
| 6 | 190003962627 | 1 | 空心螺栓 | Hollow bolt | ||||
| 7 | Q151BI020 | 4 | 六角头螺栓 | Hex.Screw | 用于下贼离^ | |||
| 7 | Q150B0818 | 4 | 六角头螺栓 | Hex.Screw | 用于上贼离 | |||
| 8 | Q40310 | 4 | 弹簧垫圈 | Spring washer | 用于下贼离 | |||
| 8 | Q40308 | 4 | 弹簧垫圈 | Spring washer | 用于上贼离 | |||
| 9 | DZ9112230178 | 1 | 离合器分泵 | Operating cylinder | 用于下拉式离合器操纵装置 | |||
| 9 | DZ9112230181 | 1 | 离合器分泵 | Operating cylinder | 用于上拉式离合^總纵装置 | |||
| 10 | DZ9112230212 | 1 | 卡环 | Spring | ||||
| 11 | DZ9114230022 | 1 | 离合器液压总泵 | Clutch main cylinder | ||||
| 12 | DZ9114230021 | 1 | 贮液罐 | Ciquid container | ||||
| 13 | 81.90310.6001 | 1 | 锁盖总成 | Lock couer assembly | ||||
| 14 | 81.96410.0197 | 1 | 密封圈 | Seal ring | ||||
| 15 | 81.96002.0131 | 2 | 密封堵 | Plug | ||||
| 16 | 06.56930-1973 | 1 | 复曲面密封件 | Toric seal | ||||
| 17 | 81.96002.0384 | 1 | 螺塞 | Plug | ||||
| 18 | 06.29050.0116 | 1 | 垫圈 | Lock washer | ||||
| 19 | 06.15013.0411 | 2 | 垫圈 | Washer | ||||
| 20 | 06.01283.3113 | 2 | 六角头螺栓 | Hex. screw | ||||
| 21 | 81.97680.0072 | 1 | 弹簧座 | Spring seat | ||||
| 22 | 06.46080.0422 | 1 | 压缩弹簧 | Pressure spring | ||||
| 23 | 81.91020.0686 | 1 | 挺杆 | Tappet | ||||
| 24 | 06.29050.0111 | 1 | 13 m | Circlip | ||||
| 25 | 06.33719.0018 | 1 | 滚针轴承 | Needle bearing | ||||
| 26 | 81.91020.0611 | 1 | 螺纹销 | Threaded pin | ||||
| 27 | 81.96020.0369 | 1 | 橡胶垫 | Rubber pad | ||||
| 28 | 06.01283.3115 | 1 | 六角头螺栓 | Hex. screw | ||||
| 29 | 06.11240.0406 | 1 | 六角锁紧螺母 | Hex lock nut | ||||
| 30 | 06.15114.0418 | 2 | 调整垫圈 | Adjusting washer | ||||
| 31 | 06.33719.0005 | 2 | 滚针轴承 | Needle bearing | ||||
| 32 | 81.97640.0273 | 3 | 弹簧夹子 | Spring clamp | ||||
| 33 | 06.11064.2114 | 1 | 六角螺母 | Hex. nut | ||||
| 34 | 81.48227.0006 | 1 | 踏板防尘罩 | Pedal covering | ||||
| 35 | 81.48225.5119 | 1 | 离合器踏板总成 | Clutch pedal assembly | ||||
| 36 | 06.07069.0007 | 2 | 自锁螺栓M8xl6 | Hex. lock screw | ||||
| 37 | 81.48240.0327 | 1 | 传感器支架 | Sensor bracket |
