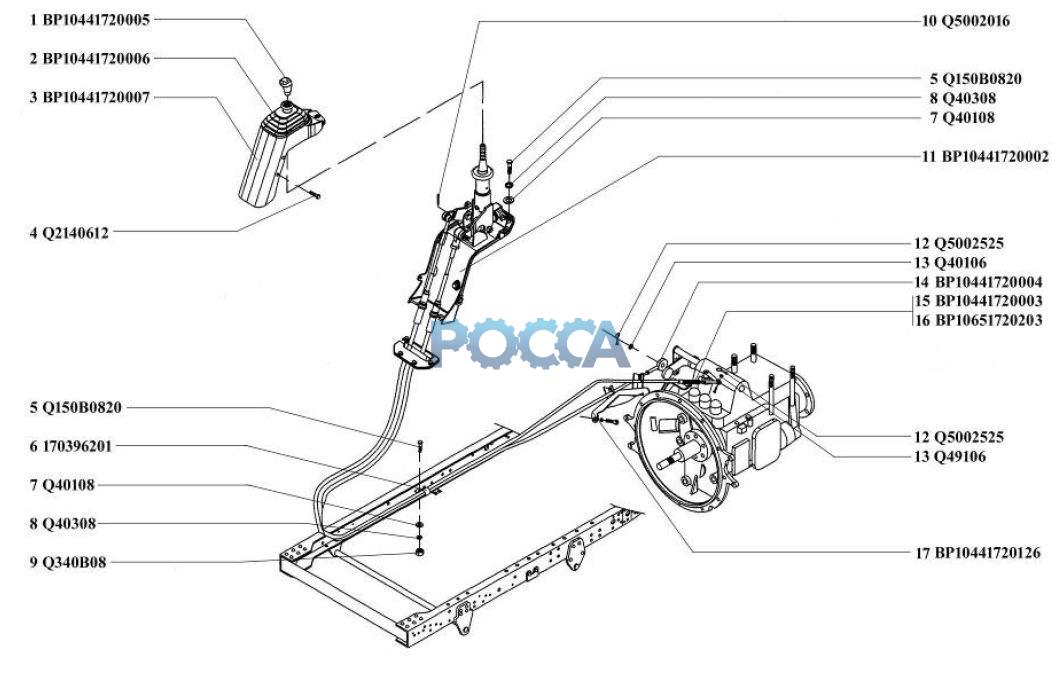

КПП механизм BAW (Бав) 1044 17 Гр.Коробка передач
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | BP10441720005 | 1 | Рукоятка рычага переключения передач | |||||
| 2 | BP10441720006 | 1 | Чехол рычага КПП | |||||
| 3 | BP10441720007 | 1 | Кожух рычага КПП | |||||
| 4 | Q2140612 | 4 | Винт | |||||
| 5 | Q150B0820 | 9 | Болт | |||||
| 6 | 170396201 | 1 | Скоба | |||||
| 7 | Q40108 | 9 | Шайба | |||||
| 8 | Q40308 | 9 | Шайба пружинная | |||||
| 9 | Q340B08 | 5 | Гайка | |||||
| 10 | Q5002016 | 1 | Палец | |||||
| 11 | BP10441720002 | 1 | Кронштейн кожуха рычага КПП | |||||
| 12 | Q5002525 | 2 | Шплинт | |||||
| 13 | Q40106 | 2 | Шайба плоская | |||||
| 14 | BP10441720004 | 1 | Трос привода переключения передач | |||||
| 15 | BP10441720003 | 1 | Трос привода выбора передач | |||||
| 16 | ВР10651720203 | Трос привода выбора передач | ||||||
| 17 | BP10441720126 | 1 | Кронштейн |
