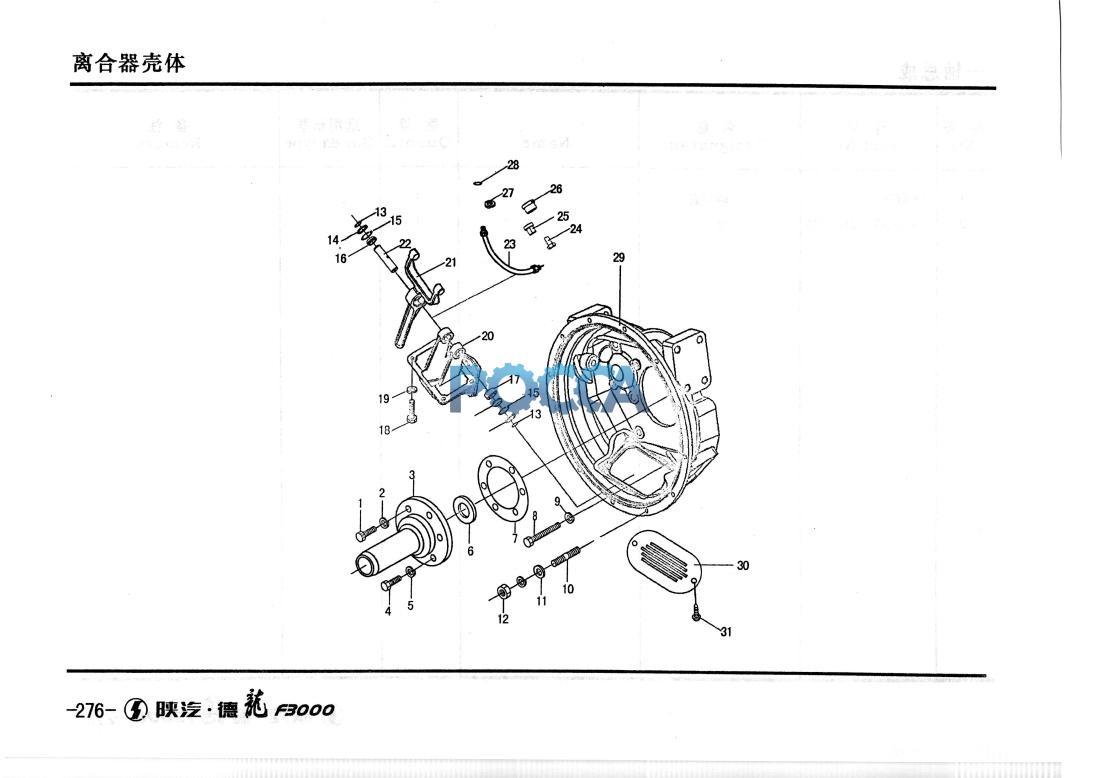

кожух сцепления с разделяющими устройствами SHAANXI (Шанкси) SHACMAN F3000 17 Гр. Коробка передач
кожух сцепления и корпус кпп корпус задней крышки кпп
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q1701032 | 2 | 六角头头部带孔衊栓M10X32 | |||||
| 2 | GB93-76 | 2 | 弹簧垫圈10 | |||||
| 3 | JS180-1701040-4 | 1 | 一轴轴承盖 | |||||
| 4 | GB21-76 | 4 | 六角头蠼栓M10X32 | |||||
| 5 | GB93-76 | 4 | 弹簧垫圈10 | |||||
| 6 | F500A-1802191 | 1 | 骨架油封总成 | |||||
| 7 | 14311 | 1 | 一轴轴承盖衬垫. | |||||
| 8 | GB21-76 | 2 | 小六角头螺栓M12X90 | |||||
| 9 | GB93-76 | 2 | 弹簧垫圈12 | |||||
| 10 | C01056 | 6 | 双头鱺栓 | |||||
| 11 | GB95-76 | 6 | 垫圈16 | |||||
| 12 | GB889-80 | 6 | 六角尼龙圈锁紧螵母M16X1.S | |||||
| 13 | Q43125 | 2 | 轴用弹性挡圈 | |||||
| 14 | JS180-1601029-1 | 2 | 防尘罩 | |||||
| 15 | Q43042 | 2 | 孔用弹性挡圈 | |||||
| 16 | JS180-1601030-2 | 2 | 拨叉轴套 | |||||
| 17 | GB304-64 UC25 | 1 | 关节轴承 | |||||
| 18 | Q150B1235 | 4 | 六角头螺栓 | |||||
| 19 | Q43012 | 4 | 弹簧垫圈 | |||||
| 20 | JS180-1601024-7 | 1 | 分离拨叉支架 | |||||
| 21 | JS180-1601021-6 | 1 | 离合器分离拨叉 | |||||
| 22 | JS180-1601023-3 | 1 | 拨叉轴 | |||||
| 23 | J75-1601033 | 1 | 分离轴承润滑管总成 | |||||
| 24 | J75-1601031 | 1 | 管接头 | |||||
| 25 | J75-1601035 | 1 | 滑脂杯座 | |||||
| 26 | J75-1601034 | 1 | 滑脂杯盖 | |||||
| 27 | Q40310 | 1 | 弹簧垫圈 | |||||
| 28 | Q72310T3 | 2 | 密封圈 | |||||
| 29 | 15410-17 | 1 | 离合器壳体 | |||||
| 30 | C04004-6 | 1 | 离合器手孔盖 | |||||
| 31 | Q150B0812 | 2 | 六角头螺栓 |
