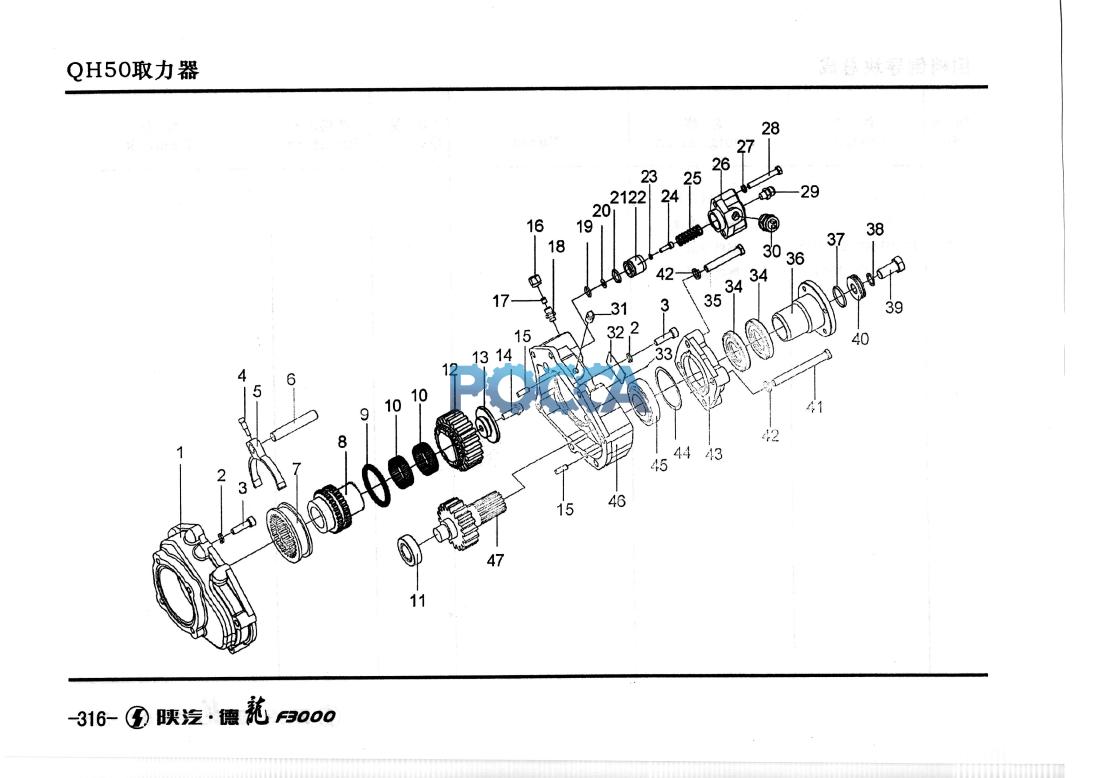

крышка коробки отбора мощности,вал выходной шестерни SHAANXI (Шанкси) SHACMAN F3000 17 Гр. Коробка передач
крышка задняя кпп крышка кпп(верхняя) 12js160t
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | QH50-4211101 | 1 | 取力器壳体 | . | __ _____ | |||
| 2 | Q40310 (GB93-87) | 9 | 弹簧垫圈M10 | —1 | 丨 | |||
| 3 | Q218B1035 | 9 | 内六角圆柱头螺钉 | — | ||||
| 4 | QH50-42111312 | 1 | 拨叉定位螺钉 | |||||
| 5 | QH50-42111301 | 1 | 拨叉 | |||||
| 6 | QH50-42111305 | 1 | 拨叉轴 | |||||
| 7 | QH50-42111302 | 1 | 啮合齿 | |||||
| 8 | QH50-4211105 | 1 | 空心轴 | |||||
| 9 | QH50-4211110 | 1 | 支承弹簧总成 | |||||
| 10 | K505517 | 2 | 滚针轴承 | |||||
| 11 | 32205 | 1 | 圆锥滚子轴承 | |||||
| 12 | QH50-4211106 | 1 | 输入齿轮 | |||||
| 13 | QH50-4211104 | 1 | 输入齿轮挡圈 | |||||
| 14 | Q1811030 | 1 | 六角法兰面支承面雜螺栓 | |||||
| 15 | Q5210824 | 2 | 定位销 | |||||
| 16 | Q80106 | 1 | 卡套式管接头用螺母 | |||||
| 17 | Q80006 | 1 | 卡套 | |||||
| 18 | Q80406 | 1 | 卡套式端直通接头体 | |||||
| 19 | 16Q.65 (GB3452.1； | 1 | 〇型密封圈 | |||||
| 20 | QH50-42111309 | 1 | 密封垫 | |||||
| 21 | 21.2-3.55 (GB3452.1) | 1 | 〇型密封圈 | |||||
| 22 | QH50-42111310 | 1 | 活塞 | |||||
| 23 | Q40306 (GB93-87) | 1 | 弹簧垫圈M6 | |||||
| 24 | Q218B0620 | 1 | 内六角圆柱头螺钉 | |||||
| 25 | QH5042111311 | 1 | 回位弹簧 | |||||
| 26 | QH5O42111306 | 1 | 气缸体 | |||||
| 27 | Q40308 (GB93-87) | 2 | 弹簧垫圈M8 | |||||
| 28 | Q150B0860 | 2 | 六角头燦栓 | |||||
| 29 | Q1811030 | 1 | 六角法兰面錄面带齿螺栓 | |||||
| 30 | 79100710068 | 1 | 倒档开关 | |||||
| 31 | Q614B03 | 1 | 方头锥形螺塞 | |||||
| 32 | QH50-4211119 | 1 | 标牌 | |||||
| 33 | Q5410206 | 2 | 标牌铆钉 | |||||
| 34 | F500A-1802192 | 2 | 骨架油封 | |||||
| 35 | Q150B1250 | 2 | 六角头螺栓 | |||||
| 36 | QH50-4211204 | 1 | 法兰盘 | |||||
| 37 | 35.5-3.55 (GB3452.1) | 1 | 〇型密封圈 | |||||
| 38 | Q72316 | 1 | 垫密圈 | |||||
| 39 | Q151B1635 | 1 | 六角头螺栓 | |||||
| 40 | QH50-42111202 | 1 | 密封挡板 | |||||
| 41 | Q150B12110 | 2 | 六角头螺栓 | |||||
| 42 | Q40312 (GB93-87) | 4 | 弹簧垫圈M12 | |||||
| 43 | QH50-42111206 | 1 | 轴承盖 | |||||
| 44 | QH50-42111203 | 1组 | 调整垫片 | |||||
| 45 | 30208 | 1 | 圆锥滚子轴承 | |||||
| 46 | QH50-4211102 | 1 | 取力器盖 | |||||
| 47 | QH50-4211201 | J | 输出齿轮轴 --L |
