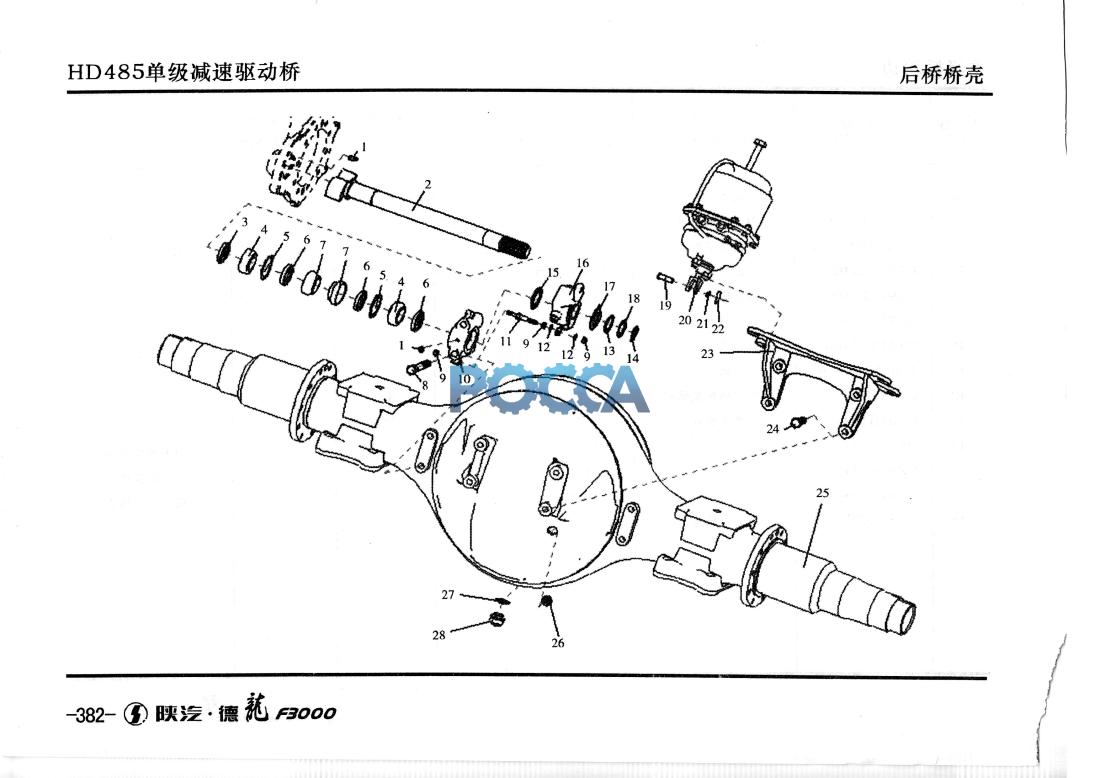

мост в сборе и энергоаккумулятор SHAANXI (Шанкси) SHACMAN F3000 24 Гр. Задний и средний мосты
крышка редуктора среднего моста главная пара мост в сборе,энергоаккумулятор
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 06.38070.0102 | 4 | 滑脂嘴 | Grease nipple | 摩擦焊 | |||
| 2 | 81.50301.0113 | 1 | 制动凸轮轴（左） | Brake camshaft(left) | C02保护焊 | |||
| DZ9112330918 | 1 | 485后桥壳总成 | 485 rear axle housing assembly | |||||
| 3 | 06.56279.0297 | 2 | 油封 | Grease packing | ||||
| 4 | 06.36959.0014 | 4 | 球轴承 | Ball bearing | ||||
| 5 | 06.29029.0005 | 4 | 挡圈 | Space ring | ||||
| 6 | 06.56279.0133 | 6 | 油封 | Grease packing | ||||
| 7 | 81.50308.0011 | 4 | 密封圈座 | Seal seat | ||||
| 8 | Q151B1695 | 4 | 六角头螺栓 | Hex blot | ||||
| 9 | Q340B08 | 6 | I型六角螺母 | I-type hex nut | ||||
| 10 | 81.50310.0330 | 2 | 制动凸轮轴支座 | Camshaft bracket | ||||
| 11 | 81.91020.0318 | 2 | 双头螺柱 | Stud | ||||
| 12 | Q40108 | 4 | 平垫圈 | Plain washer | ||||
| 13 | 81.9071 1.0706 | 按需 | 调整垫片 | Adjusting washer | ||||
| 14 | Q43143 | 2 | 轴用弹性挡圈 | Circlip for axle | ||||
| 15 | 81.90713.0243 | 2 | 间隔垫圈 | Space washer | ||||
| 16 | 81.50610.6210 | 1 | 自动间隙调整臂（右） | ASA (right) | ||||
| 17 | 81.9071 1.0714 | 2 | 指示片 | Indicating plate | ||||
| 18 | 81.9071 1.0739 | 2 | 平垫圈 | Plain washer | ||||
| 19 | 190003903661 | 2 | 销轴 | Pin roll | ||||
| 20 | DZ9112360310 | 1 | 弹簧制动气室（左） | Chamber(left) | ||||
| 21 | Q40114 | 2 | 平垫圈 | Plain washer | ||||
| 22 | Q5004022 | 2 | 开口销 | Cotter pin | ||||
| 23 | 81.50710.0110 | 1 | 气室支架 | Chamber bracket | ||||
| 24 | Q1811640 | 4 | 六角头螺栓 | Hex bolt | ||||
| 25 | DZ9112330600 | 1 | 485后桥売总成 | 485 rear axle housing assembly | ||||
| 26 | DZ9003962021 | 1 | 内六角锥形螺塞 | Socket head cone plug screw | ||||
| 27 | AZ9003090001 | 1 | 密封垫圈 | Seal washer | ||||
| 28 | 58600330015 | 1 | 磁性螺塞总成 | Magnetic plug assembly |
