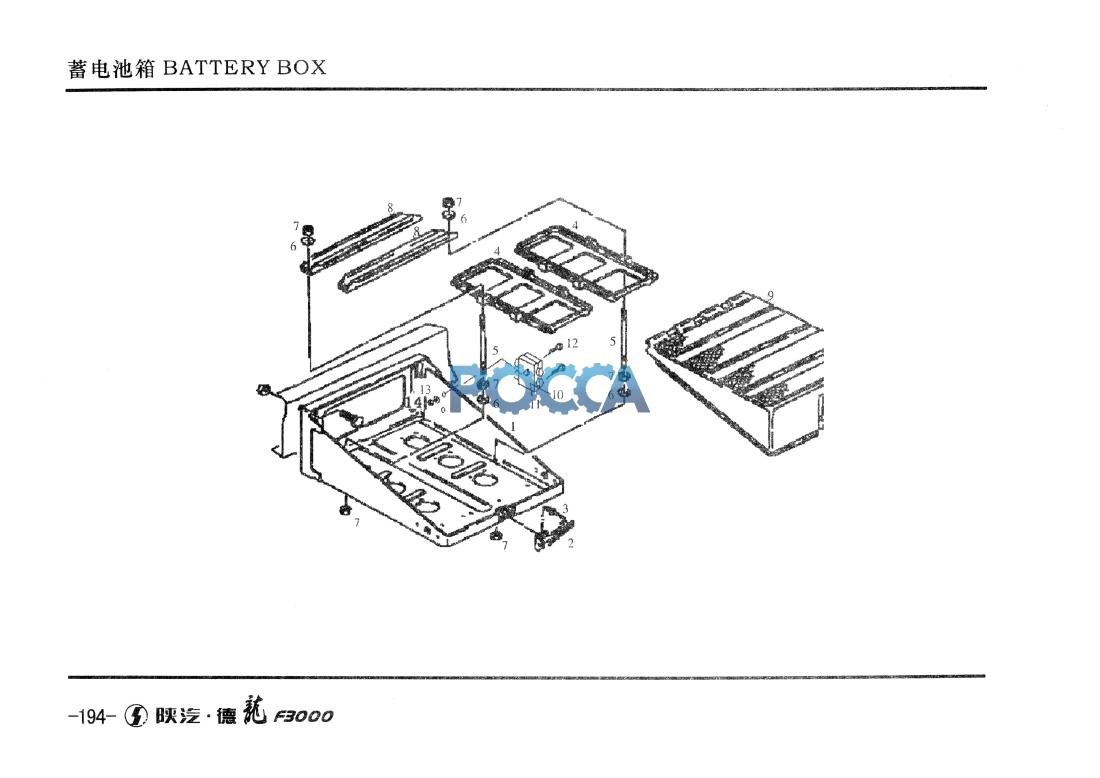

Короб для аккумулятора II SHAANXI (Шанкси) SHACMAN F3000 28 Гр. Рама
Короб для аккумуляторов
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.41860.5138 | 1 | 蓄电池箱体总成 | Battery box assembly | ||||
| 2 | 81.97106.6015 | 1 | 夹紧锁扣 | Clamp lock | ||||
| 3 | 06.24250.0213 | 3 | 拉铆螺母A-22 | Blind rivet | ||||
| 4 | 81.41860.5170 | 2 | 框架 | Retaining frame assembly | ||||
| 5 | 81.95120.0164 | 4 | 拉杆 | Threaded rod | ||||
| 6 | 06.15013.0411 | 4 | 垫圈--A8.4*16*1.6 | Washer | ||||
| DZ91189582042 | 1 | 100A保险片 | Fuse( 100A) | |||||
| 7 | 06.11064.2114 | 8 | 六角螺母 M8-8-MAN183-B1 | Hexagon nut | ||||
| 8 | 81.41860.2458 | 4 | u型隔板 | Channel section | ||||
| 9 | 81.41860.0058 | 2 | 蓄电池箱盖 | Cover | ||||
| 10 | DZ91189582037 | 1 | 保险丝盒 | Fuse case | ||||
| 11 | DZ9100770147 | 2 | 10 A保险片 | Fuse( 10A) | ||||
| 12 | Q2140520 | 2 | 十字槽盘头螺钉 | Screw | ||||
| 13 | Q40105 | 2 | 平垫圈 | Washer | ||||
| 14 | Q340B05 | 2 1 | 1型六角螺母 | Nut |
