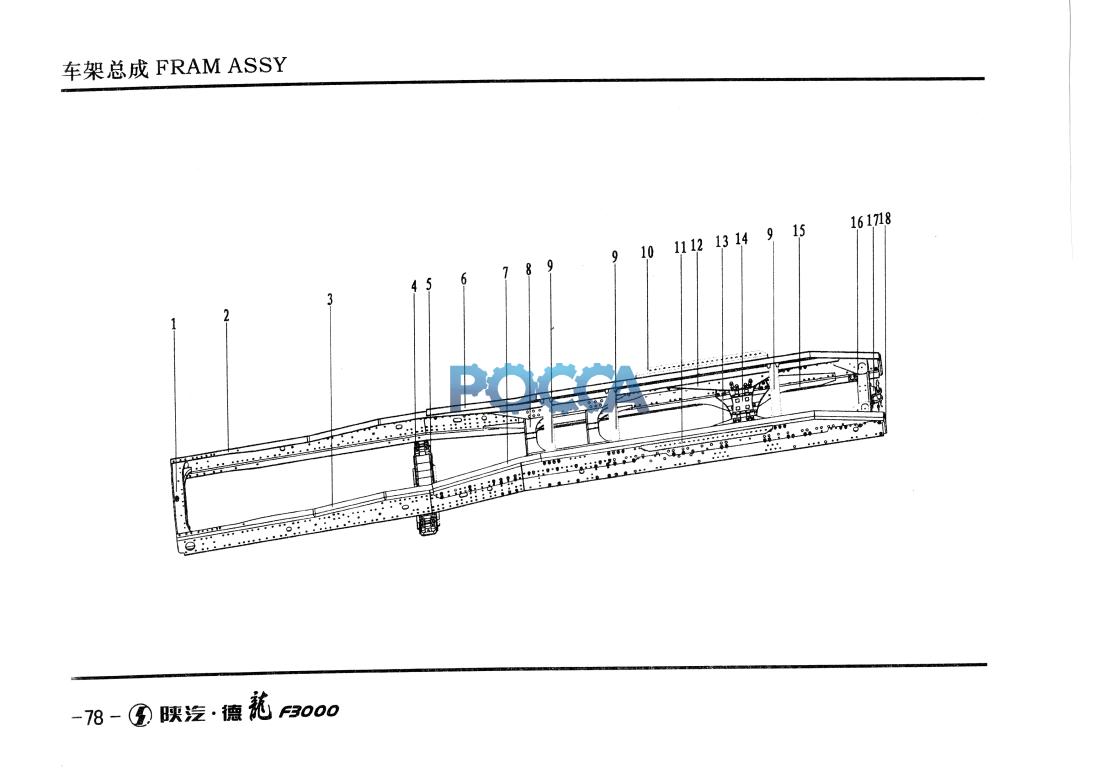

Рама 6*4 DZ9114516440 SHAANXI (Шанкси) SHACMAN F3000 28 Гр. Рама
Рама 6*4 DZ9114516430 Рама 6*4 DZ95259513200
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| DZ9114516445 | 1 | 左下连接板 | Left plate | |||||
| 1 | DZ9114510585 | l | 前横梁总成 | Front cross member assy | ||||
| 2 | DZ9114516442 | l | 车架右纵梁 | Right carling | ||||
| 3 | DZ9114516441 | 1 | 车架左纵梁 | Left carling | ||||
| 4 | 81.41201.0042 | 2 | 垫块 | Mat | ||||
| 5 | 81.41201.0053 | 1 | 横梁 | Cross member assy | ||||
| 6 | DZ9114516444 | 1 | 右加强板 | Right carling | ||||
| 7 | DZ9114516443 | 1 | 左加强板 | Left carling | ||||
| 8 | DZ9114516450 | 1 | 横梁总成 | Cross member assy | ||||
| 9 | 81.42720.5014 | 3 | 横梁总成 | Cross member assy | ||||
| 10 | DZ9114516404 | 1 | 安装板 | Angle plate | ||||
| 11 | DZ9114516403 | 1 | 安装板 | Angle plate | ||||
| 12 | 81.41291.2650 | 1 | 右上连接板 | Connection plate | ||||
| 13 | 81.41291.2649 | 1 | 左上连接板 | Connection plate | ||||
| 14 | 81.41230.0021 | 1 | 横梁总成 | Cross member assy | ||||
| 15 | DZ9114516446 | 1 | 右下连接板 | Right plate | ||||
| 16 | DZ9114516410 | 1 | 尾梁总成 | Rear cross member assy | ||||
| 17 | 1S09919300206 | 1 | 牵引钩总成 | Towing hook | ||||
| 18 | 81.41660.2160 | 2 | 车架端部封堵件 | Close over plate |
