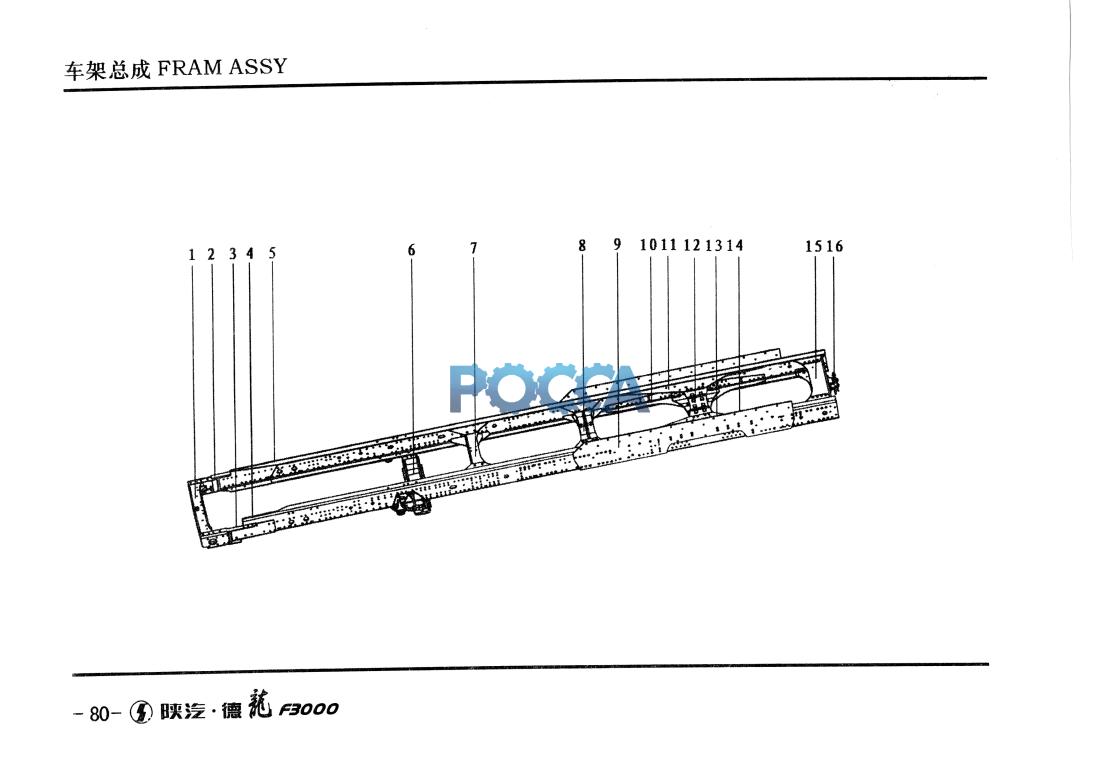

Рама 6*4 DZ95259513200 SHAANXI (Шанкси) SHACMAN F3000 28 Гр. Рама
Рама 6*4 DZ9114516440 Рама 6*4 DZ95259513500
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| DZ95259513200 | 1 | J车架总成 | Fram assey | K32/6*4 | 德龙F3000自卸车 | |||
| 1 | DZ93189510202 | 1 | 前横梁 | Front cross member | ||||
| 2 | DZ95259931160 | 1 | 保险杠前托架总成(右） | Synthetic bumper bracket(R) | ||||
| 3 | DZ95259931150 | 1 | 保险杠前托架总成{左） | Synthetic bumper bracket(L) | ||||
| 4 | DZ95259513210 | 1 | 左纵梁总成 | Left carting assy | ||||
| 5 | DZ95259513220 | 1 | 右纵梁总成 | Right carling assy | ||||
| 6 | 81.41201.0053 | 1 | 横梁 | cross member | ||||
| 7 | DZ9114518970 | 1 | 横梁总成 | cross member assy | ||||
| 8 | DZ9114518985 | 1 | 横梁总成 | cross member assy | ||||
| 9 | DZ9525951657 | 2 | 支撑板 | Support plate | ||||
| 10 | DZ9114518984 | 1 | 右下连接板 | Down-right plate | ||||
| 11 | DZ9114518982 | 1 | 右上连接板 | Up-right plate | ||||
| 12 | DZ9114511669 | 1 | 横梁 | Cross member | ||||
| 13 | DZ9114518981 | 1 | 左上连接板 | Up-left plate | ||||
| 14 | DZ9114518983 | 1 | 左下连接板 | Down-left plate | ||||
| 15 | DZ9114518980 | 1 | 尾梁总成 | Rear cross member assy | ||||
| 16 | DZ9100930111 | 1 | 牵引座总成 | Towing hook assy |
