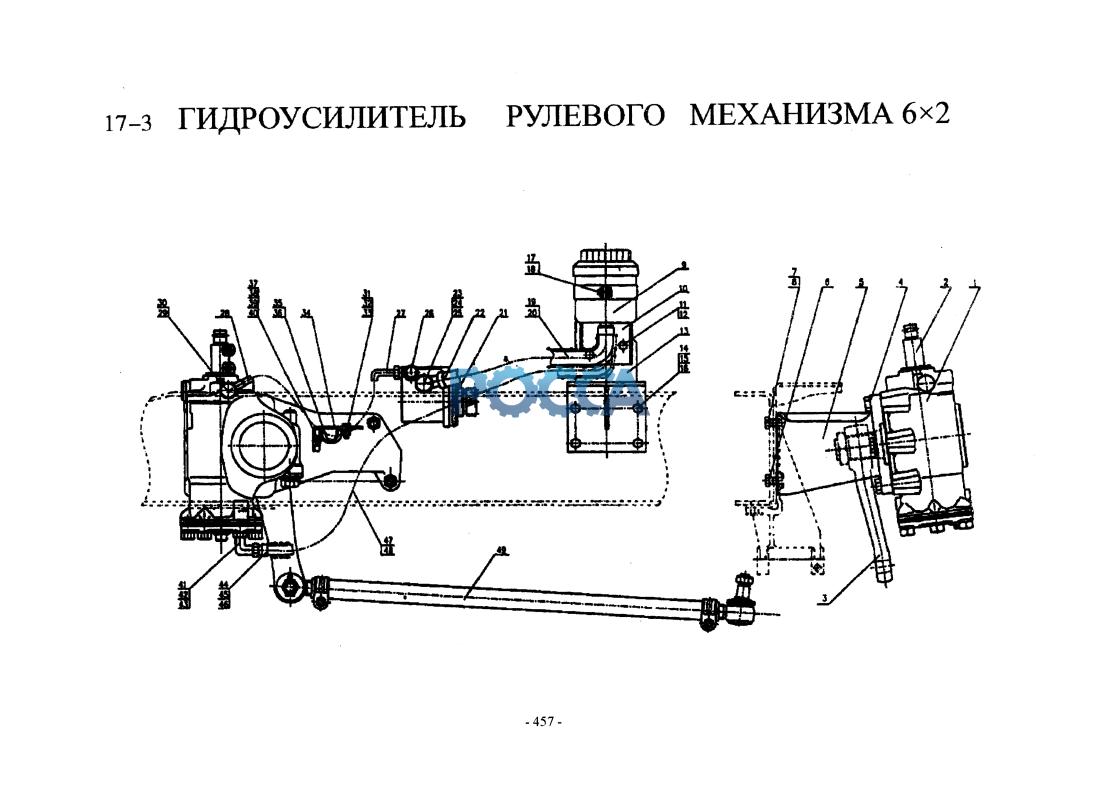

Гидроусилитель 6х2. Тяги рулевые. HOWO (Хово) HOWO 34 Гр. Рулевое управление
Гидроусилитель 4х2 6х4. Тяга продольная рулевая. Гидроусилитель 8х4. Тяги рулевые.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | AZ9719470228 | 1 | рулевой механизм ZF8098 | |||||
| 3 | WG9719470020 | 1 | рулевая сошка | |||||
| 4 | Q151B2045TF2 | 5 | болт | |||||
| 5 | AZ9731470020 | 1 | кронштейн рулевого механизма | |||||
| 6 | Q151B1660TF2 | 5 | болт (мелкая резьба) | |||||
| 8 | 190003888627 | 5 | самоконтрящая гайка | |||||
| 9 | Q81714 | 3 | соединительная муфта | |||||
| 10 | Q81818 | 3 | болт-муфта | |||||
| 11 | Т071800 | 6 | составное уплотнительное кольцо | |||||
| 12 | Q80014 | 6 | втулка | |||||
| 13 | Q80114 | 6 | гайка для штуцера | |||||
| 14 | Q80414 | 6 | штуцер | |||||
| 15 | AZ9725470091 | 1 | стальная трубка | |||||
| 15а | AZ9725470092 | 1 | стальная трубка | |||||
| 16 | AZ9725470093 | 1 | стальная трубка | |||||
| 16а | AZ9725470094 | 1 | стальная трубка | |||||
| 17 | Q80314 | 2 | штуцер | |||||
| 18 | WG9725470060 | 1 | бачок гидросистемы | |||||
| 19 | AZ9725470040 | 1 | кронштейн в сборе | |||||
| 20 | Q150B1020 | 4 | болт | |||||
| 21 | Q33210 | 4 | контргайка | |||||
| 26 | Q150B0835 | 1 | болт | |||||
| 27 | Q33208 | 1 | контргайка | |||||
| 28 | 190003989301 | 2 | хомут для шланга | |||||
| 29 | WG9725470120 | 1 | фасонный хомут | |||||
| 30 | AZ9725470084 | 1 | защитное кольцо пружины | |||||
| 31 | WG9719470037 | 1 | лопастный насос гидроусилителя | К ZF8098 | ||||
| 31 | WG9631470060 | 1 | лопастный насос гидроусилителя | К WD618,ZF8098 | ||||
| 32 | AZ9725470090 | I | шланг высокого давления | |||||
| 32а | AZ9725470097 | 1 | шланг высокого давления | |||||
| 33 | AZ9160470090 | 1 | штуцер | |||||
| 34 | 190003098031 | 2 | уплотняющая шайба | |||||
| 35 | WG9719470029 | 1 | гидрошланг в сборе | |||||
| 36 | Q150B0620 | 4 | болт | |||||
| 37 | Q40306 | 5 | пружинная шайба | |||||
| 38 | Q340B06 | 5 | гайка | |||||
| 39 | 1397350169 | 1 | угловой кронштейн | |||||
| 40 | 138091360181 | 1 | труб ка-державка | |||||
| 41 | 161000060211 | 1 | резиновый шланг 15/21 | |||||
| 42 | Q150B0630 | 4 | болт | |||||
| 43 | Q340B06 | 5 | гайка | |||||
| 44 | Q40206 | 4 | шайба | |||||
| 45 | 252-3407056 | 1 | шлу цер -угольник | |||||
| 46 | 252-3407054 | 1 | сальник уплотнения | |||||
| 47 | 252-3407055 | 1 | крепежная гайка | |||||
| 48 | WG9100470078 | 1 | муфта шланга | |||||
| 49 | 190003989336 | 1 | хомут для шланга | |||||
| 50 | 190003883242 | 1 | гайка для штуцера | |||||
| 51 | WG9725470050 | 1 | резиновый шланг | |||||
| 52 | 17017470015 | 1 | защитное кольцо пружины |
