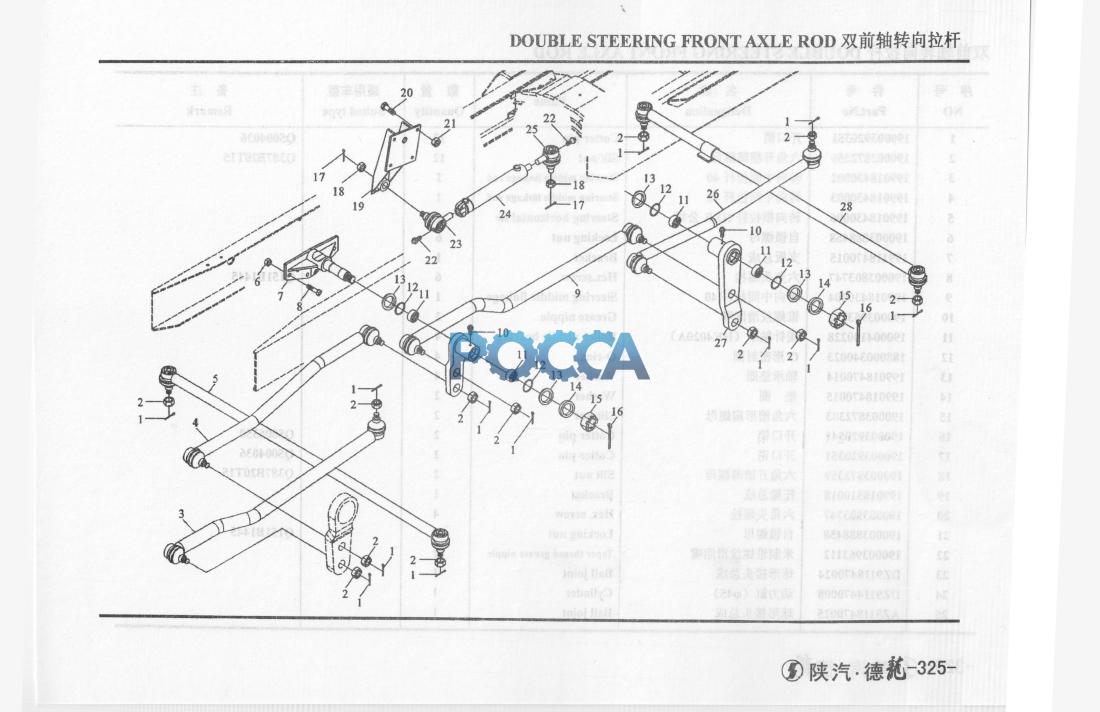

Управление рулевым механизмом 8X4 SHAANXI (Шанкси) SHACMAN F2000 34 Гр. Рулевое управление
Тяга рулевая поперечная.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 190003920351 | 12 | 开口销 | Cotter pin | Q5004036 | |||
| 2 | 190003872359 | 12 | 六角开槽薄螺母 | Slit nut | Q387B20T15 | |||
| 3 | 199018430002 | 1 | 转向中间拉杆40 | Steering middle linkage rod | ||||
| 4 | 199018430003 | 1 | 转向中间拉杆40 | Steering middle linkage rod | ||||
| 5 | 199018430006 | 1 | 转向横拉杆HER公司 | Steering horizontal tie | ||||
| 6 | 190003888458 | 6 | 自锁螺母 | Locking nut | ||||
| 7 | 199118470015 | 1 | 支板总成 | Bracket | ||||
| 8 | 190003803747 | 6 | 六角头螺栓 | Hex.screw | Q151B1445 | |||
| 9 | 199018430004 | 1 | 转向中间拉杆40 | Steering middle linkage | ||||
| 10 | 190003963112 | 2 | 锥螺纹滑脂嘴 | Grease nipple | ||||
| 11 | 190004100228 | 4 | 滚针轴承（HK4020A) | Roller nedd丨e bearing | ||||
| 12 | 188000340023 | 4 | 〇形密封圈 | O-ring | ||||
| 13 | 199018470014 | 4 | 轴承垫圈 | Washer | ||||
| 14 | 199018470015 | 2 | 垫圈 | Washer | ||||
| 15 | 190003872383 | 2 | 六角槽形扁螺母 | Slit nut | ||||
| 16 | 190003920541 | 2 | 开口销 | Cotter pin | 05006350 | |||
| 17 | 190003920351 | 2 | 开口销 | Cotter pin | Q5004036 | |||
| 18 | 190003872359 | 2 | 六角开槽薄螺母 | Slit nut | Q387B20T15 | |||
| 19 | 199018510018 | 1 | 托架总成 | Bracket | ||||
| 20 | 190003803747 | 4 | 六角头螺栓 | Hex. screw | ||||
| 21 | 190003888458 | 4 | 自锁螺母 | Locking nut | Q151B1445 | |||
| 22 | 190003963112 | 2 | 米制锥螺纹滑脂嘴 | Taper thread grease nipple | ||||
| 23 | DZ9118470024 | 1 | 球形接头总成 | Ball joint | ||||
| 24 | DZ9114470008 | 1 | 动力缸（q>45) | Cylinder | ||||
| 25 | AZ9118470025 | 1 | 球形接头总成 | Ball joint | ||||
| 26 | 199018430005 | 转向直拉杆 | ||||||
| 27 | 199018470016 | 柄杆总成 | ||||||
| 28 | AZ9100430118 | 横拉杆带夹箍总成 |
