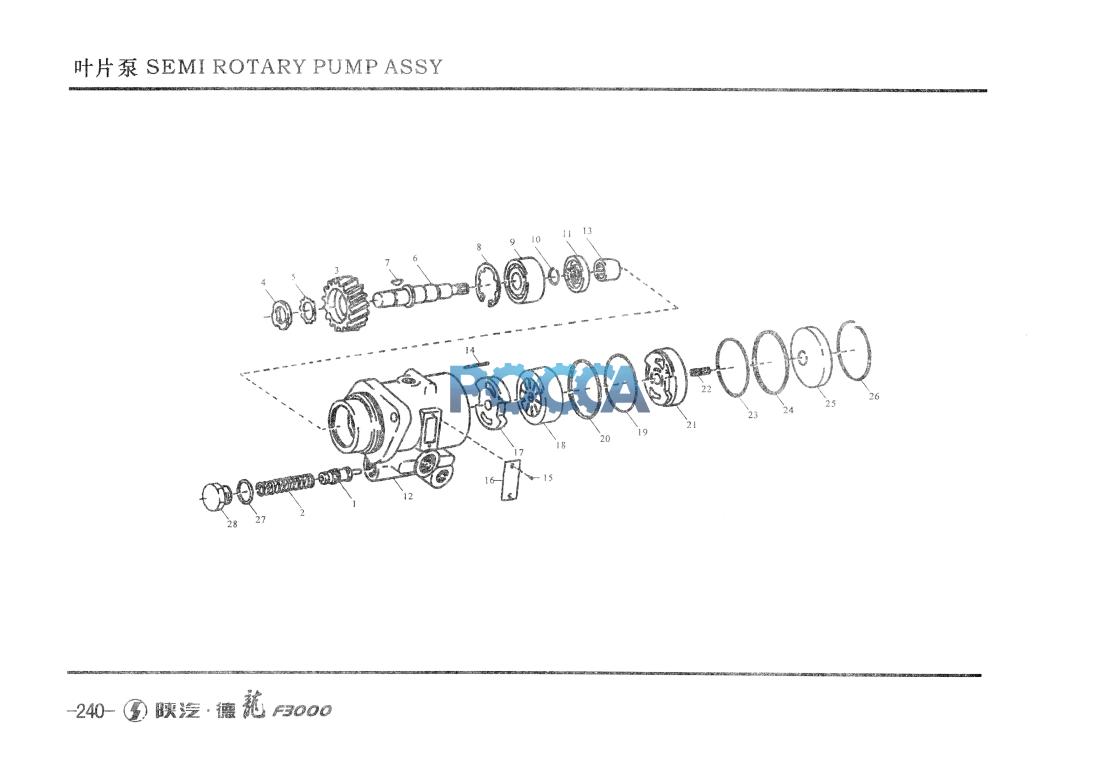

Насос ГУР SHAANXI (Шанкси) SHACMAN F3000 34 Гр. Рулевое управление
ГУР. Тяга продольная. Рулевая колонка. Кардан рулевой.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| -104247804 | 1 | 密封组件 | Seal set | 7723036102 | ||||
| 1 | 61500130716 | 1 | 流量控制活塞 | Piston | 7673009102 | |||
| 2 | -104247864 | 1 | 压力弹簧 | Spring | M18X1.5 | |||
| 3 | 61500130701 | 1 | 油泵驱动齿轮 | Gear | 7673014137 | |||
| 4 | -190431898 | 1 | 圆螺母 | Nut | 52X2 | |||
| 5 | -190376794 | 1 | 锁片 | Locking plate | 6304J | |||
| 6 | -104247803 | 1 | 驱动轴 | Driving shaft | 0770198091 | |||
| 8 | -190378477 | 1 | 内舌孔用弹性挡圈 | Circlip | 0635303047 | |||
| 9 | -191001744 | 1 | 滚珠轴承 | Ball bearing | 7673041371 | |||
| 11 | -104247798 | 1 | 油封 | Oil seal | 7672860108 | |||
| 13 | -104247802 | 1 | 滚针轴承 | Needle bearing | 0634316357 | |||
| 17 | 61200130759 | 1 | 进油端盖 | Cover | 7673041376 | |||
| 18 | -104247800 | 1 | 转子副 | Rotor set | 7672036115 | |||
| 19 | -104247797 | 1 | 〇型密封圈 | O-ring | 1634316358 | |||
| 21 | 61200130760 | 1 | 出油端盖 | Cover | ZF7673037104 | |||
| 22 | -104247799 | 1 | 压力弹簧 | Spring | 7673633005(11,19,20,23,24) | |||
| 23 | -104247796 | 1 | 〇型密封圈 | O-ring | ||||
| 26 | -104247856 | 1 | 弯头钢丝挡圈 | Snap ring | ||||
| 27 | -191215190 | 1 | 密封垫片 | Seal washer |
