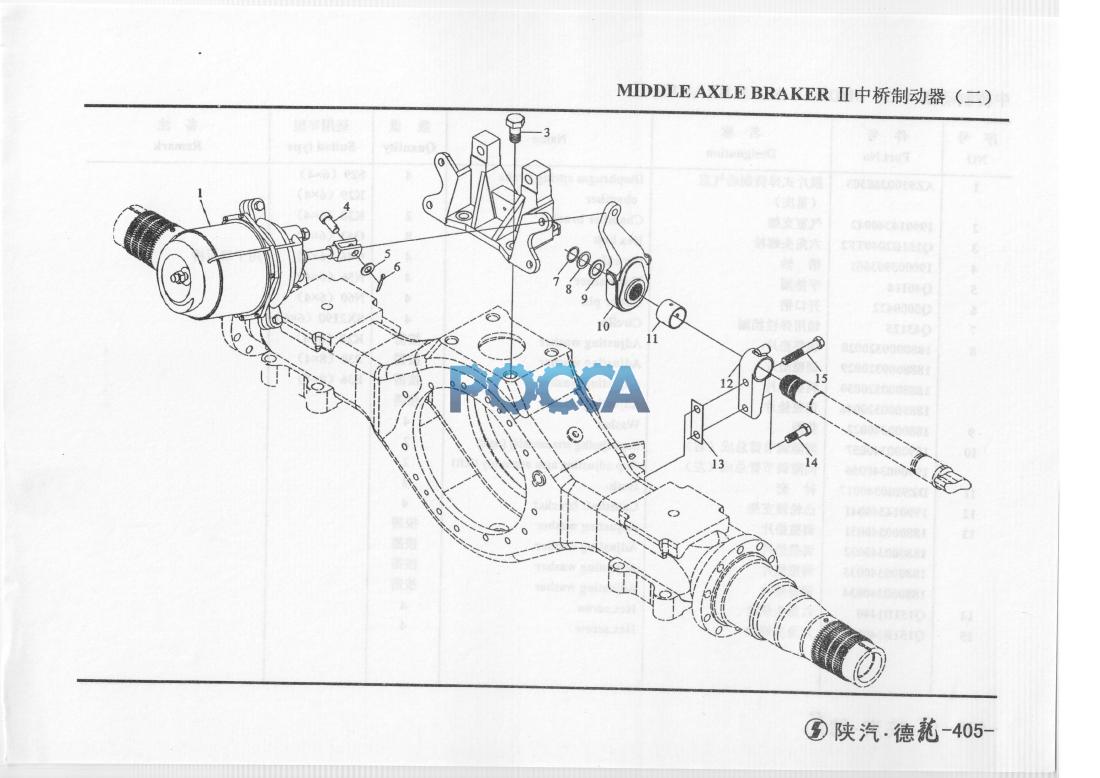

Камера тормозная среднего моста SHAANXI (Шанкси) SHACMAN F2000 35 Гр. Тормоза
Камера тормозная передняя Клапан защитный четырехконтурный
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | AZ9100368303 | 4 | 膜片式弹簧制动气室 | Diaphragm spring brake chamber | S29 (6x4) | |||
| 2 | 199014340042 | 2 | 气室支架 | Chamber bracket | K38 (6x4) | |||
| 3 | Q151B2040TF2 | 8 | 六角头螺栓 | Hex bolt | 043 (6x4) | |||
| 4 | 190003903661 | 4 | 销轴 | Pin axle | 用于双后桥 | 046 (6x4) | ||
| 5 | Q40114 | 4 | 平垫圈 | Flat washer | N56 (6x4) | |||
| 6 | Q5000422 | 4 | 开口销 | Cotter pin | N60 (6x4) | |||
| 7 | Q43125 | 4 | 轴用弹性挡圈 | Circlip | SX2190 (6x6) | |||
| 8 | 1888000320028 | 按需 | 调整垫片 | Adjusting washer | K28 (8x4) | |||
| 8 | 1888000320029 | 按需 | 调整垫片 | Adjusting washer | B30 (8x4) | |||
| 8 | 1888000320030 | 按需 | 调整垫片 | Adjusting washer | B36 (8x4) | |||
| 8 | 1888000320046 | 按需 | 调整垫片 | Adjusting washer | ||||
| 9 | 188000340022 | 4 | 垫圈 | Washer | ||||
| 10 | 199000340057 | 2 | 间隙调节臂总成（右） | Gap adjusting arm assembly (right) | ||||
| 10 | 199000340056 | 2 | 间隙调节臂总成（左） | Gap adjusting arm assembly (left) | ||||
| 11 | DZ9100340017 | 4 | 衬套 | Bush | ||||
| 12 | 199014340041 | 4 | 凸轮轴支架 | Camshaft bracket | ||||
| 13 | 188000340031 | 按需 | 调整塾片 | Adjusting washer | ||||
| 13 | 188000340032 | 按需 | 调整垫片 | Adjusting washer | ||||
| 13 | 188000340033 | 按需 | 调整塗片 | Adjusting washer | ||||
| 13 | 188000340034 | 按需 | 调整垫片 | Adjusting washer | ||||
| 14 | Q151B1440 | 4 | 六角头螺栓 | Hex.screw | ||||
| 15 | Q151B1490 | 4 | 六角头螺栓 | Hex.screw |
