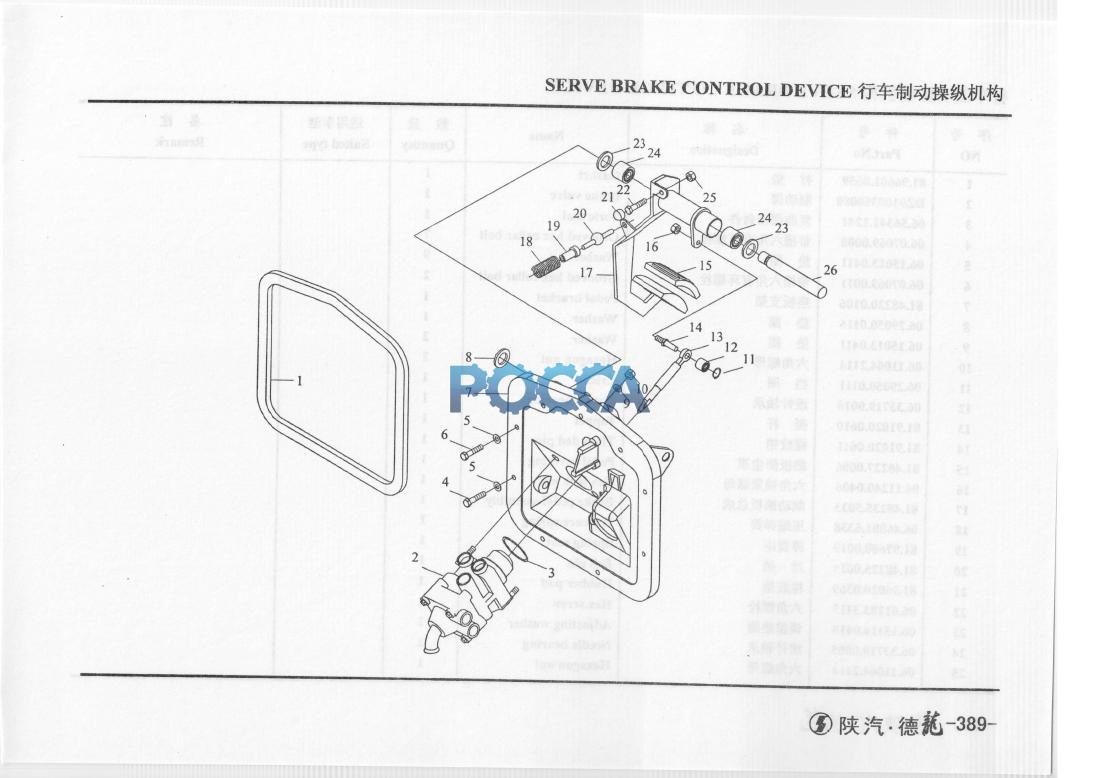

Кран тормозной подпедальный SHAANXI (Шанкси) SHACMAN F2000 35 Гр. Тормоза
Кран тормозной (Клапан тормозной) Кронштейны для тормоза
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.96601.0659 | 1 | 衬垫 | Gasket | ||||
| 2 | DZ9100360080 | 1 | 制动阀 | brake valve | ||||
| 3 | 06.56341.1241 | 1 | 复曲面密封件 | Toric seal | ||||
| 4 | 06.07069.0008 | 7 | 带槽六角有环螺栓 | Grooved hex collar bolt | ||||
| 5 | 06.15013.0411 | 9 | 垫圈 | Washer | ||||
| 6 | 06.07069.0011 | 2 | 带槽六角有环螺栓 | Grooved hex collar bolt | ||||
| 7 | 81.48220.0106 | 1 | 座板支架 | Pedal bracket | ||||
| 8 | 06.29050.0116 | 1 | 垫圈 | Washer | ||||
| 9 | 06.15013.0411 | 2 | 垫圈 | Washer | ||||
| 10 | 06.11064.2114 | 2 | 六角螺母 | Hexagon nut | ||||
| 11 | 06.29050.0111 | 1 | 挡圈 | Criclip | ||||
| 12 | 06.33719.0018 | 1 | 滚针轴承 | Needle bearing | ||||
| 13 | 81.91020.0610 | 1 | 挺杆 | Tappet | ||||
| 14 | 81.91020.0611 | 1 | 螺纹销 | Threaded pin | ||||
| 15 | 81.48227.0006 | 1 | 踏板防尘罩 | Pedal covering | ||||
| 16 | 06.11240.0406 | 1 | 六角锁紧螺母 | Hex lock nut | ||||
| 17 | 81.48235.5033 | 1 | 制动踏板总成 | Brake pedal assembly | ||||
| 18 | 06.46081.6338 | 1 | 压缩弹簧 | Pressure spring | ||||
| 19 | 81.97680.0019 | 1 | 弹簧座 | Spring seat | ||||
| 20 | 81.48225.0029 | 1 | 球销 | Ball pin | ||||
| 21 | 81.96020.0369 | 1 | 橡胶垫 | Rubber pad | ||||
| 22 | 06.01283.3115 | 1 | 六角螺栓 | Hex.screw | ||||
| 23 | 06.15114.0418 | 2 | 调整垫圈 | Adjusting washer | ||||
| 24 | 06.33719.0005 | 2 | 滚针轴承 | Needle bearing | ||||
| 25 | 06.11064.2114 | 1 | 六角螺母 | Hexagon nut | ||||
| 26 | 81.48210.0033 | 1 | 踏板轴 | Pedal shaft |
