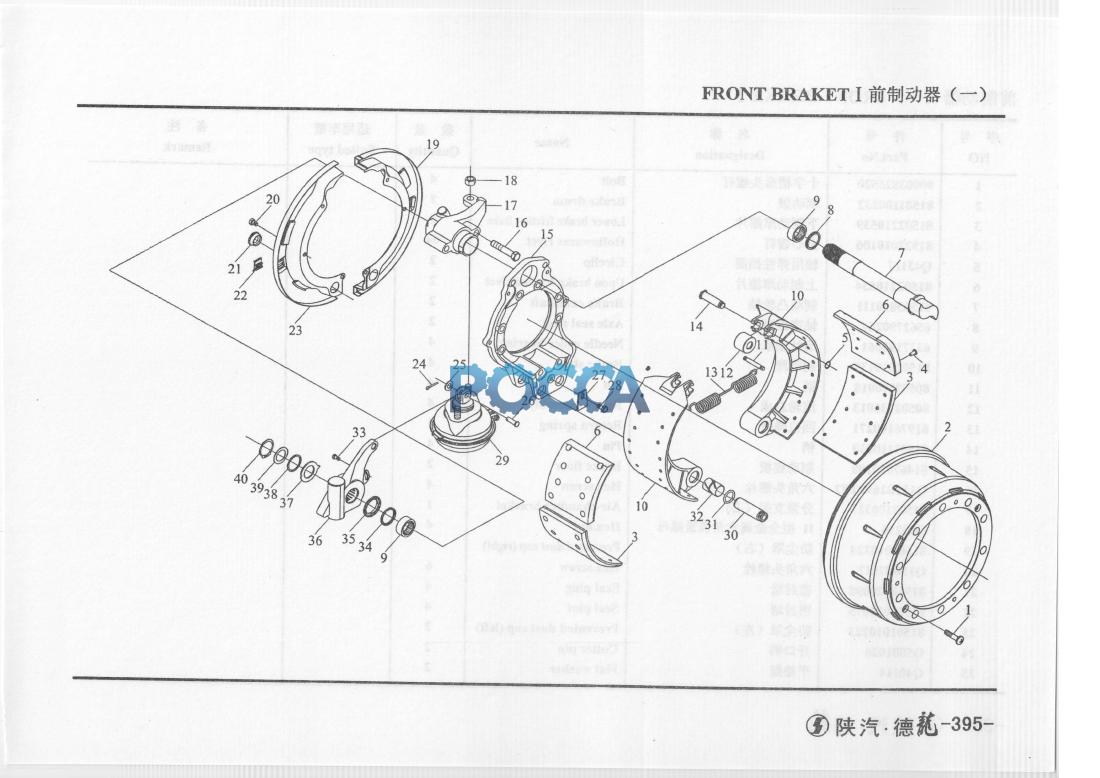

Тормоз передний SHAANXI (Шанкси) SHACMAN F2000 35 Гр. Тормоза
Тормоз задний с ABS, Тормоз среднего моста.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 90003825520 | 4 | 十字槽盘头螺钉 | Bolt | ||||
| 2 | 81501100232 | 2 | 制动鼓 | Brake drum | ||||
| 3 | 81502210539 | 2 | 下制动摩擦片 | Lower brake friction flake | ||||
| 4 | 81922010106 | 64 | 空心铆钉 | Hollowness rivet | ||||
| 5 | Q43117 | 2 | 轴用弹性挡圈 | Circlip | ||||
| 6 | 81502210534 | 2 | 上制动摩擦片 | Upon brake friction rivet | ||||
| 7 | 81503010111 | 2 | 制动凸轮轴 | Brake camshaft | ||||
| 8 | 6562790264 | 2 | 轴密封圈 | Axle seal ring | ||||
| 9 | 6337190061 | 4 | 滚针轴承 | Needle roller bearing | ||||
| 10 | 81502010137 | 4 | 制动蹄 | Brake shoe | ||||
| 11 | 80502110018 | 4 | 销 | Pin | ||||
| 12 | 80502136013 | 4 | 滚轮总成 | Roller assembly | ||||
| 13 | 81976100271 | 2 | 回位弹簧 | Return spring | ||||
| 14 | 81502110030 | 4 | 销 | Pin | ||||
| 15 | 81467010108 | 2 | 制动底板 | Brake floor | ||||
| 16 | Q151B1690TF2 | 4 | 六角头螺栓 | Hex.screw | ||||
| 17 | 81503100312 | 1 | 分泵支架（右） | Air-chamber bracket | ||||
| 18 | Q33216 | 4 | H型全金属六角锁紧螺母 | Hex.nut | ||||
| 19 | 81501010224 | 防尘罩（右） | Prevented dust cap (right) | |||||
| 20 | Q150B1012 | 6 | 六角头螺栓 | Hex.screw | ||||
| 21 | 81960020098 | 4 | 密封堵 | Seal plug | ||||
| 22 | 81960020075 | 4 | 密封堵 | Seal plut | ||||
| 23 | 81501010223 | 2 | 防尘罩（左） | Prevented dust cap (left) | ||||
| 24 | Q5001026 | 2 | 开口销 | Cotter pin | ||||
| 25 | Q40114 | 2 | 平垫圈 | Flat washer | ||||
| 26 | Q5101440 | 2 | 销轴 | Pin axle | ||||
| 27 | 81908010225 | 2 | 护板 | Protection block | ||||
| 28 | Q150B1016 | 2 | 六角头螺栓 | Hex.screw | ||||
| 29 | 81511016331 | 2 | 制动气室 | Brake air-chamber | ||||
| 30 | 81502120032 | 4 | 销 | Pin | ||||
| 31 | 81965010831 | 2 | 密封圈 | Seal ring | ||||
| 32 | 819302101X7 | 2 | 衬套 | Bush | ||||
| 33 | Q150B0812 | 2 | 六角头螺栓 | Hex .screw | ||||
| 34 | 6562790260 | 2 | 轴密封圈 | Axle seal ring | ||||
| 35 | 81917100163 | 2 | 隔套 | Bushing | ||||
| 36 | 81506106231 | 2 | 自动间隙调整臂 | Automatic gap adjusting | ||||
| 37 | 81907110714 | 2 | 指不片 | arm | ||||
| 38 | 81907110704 | 2 | 制动蹄调整片 | Indicating plate | ||||
| 39 | 81907010769 | 2 | 垫片 | Brake shoe adjusting washer | ||||
| 40 | Q43134 | 2 | 轴用弹性挡圈 | Washer Circlip for axle | ||||
| 序号 NO | 件号 Part.No | 数量 Quantity | 名称 Designation | Name | 备注 Remark | 适用车型 Suited type |
