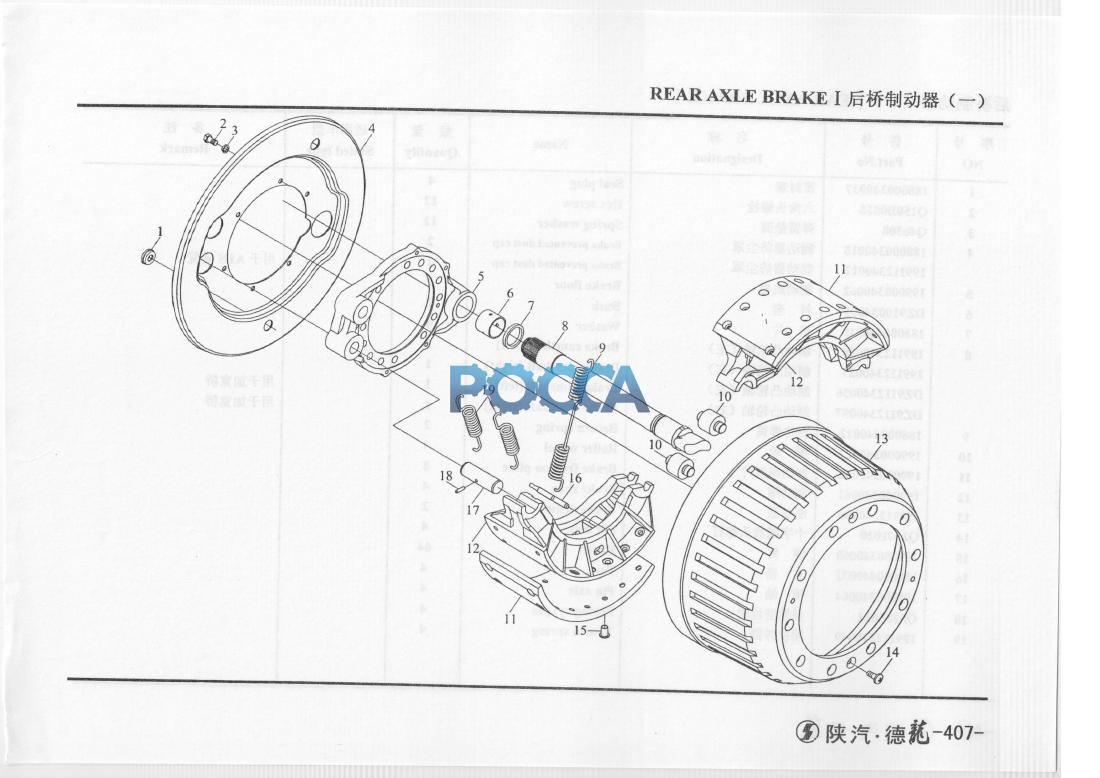

Тормозной задний. SHAANXI (Шанкси) SHACMAN F2000 35 Гр. Тормоза
Тормозной барабан Тормозной передний
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 188000340037 | 4 | 密封塞 | Seal plug | ||||
| 2 | Q150B0816 | 12 | 六角头螺栓 | Hex.screw | ||||
| 3 | Q40308 | 12 | 弹簧垫圈 | Spring washer | ||||
| 4 | 188000340018 | 2 | 制动器防尘單 | Brake prevented dust cap | ||||
| 4 | 199112340012 | 2 | 制动器防尘罩 | Brake prevented dust cap | 用于ABS装置 | |||
| 5 | 199000340062 | 2 | 制动底板 | Brake floor | ||||
| 6 | DZ9100340017 | 2 | 衬套 | Bush | ||||
| 7 | 188000440010 | 4 | 垫片 | Washer | ||||
| 8 | 199112340026 | 1 | 制动凸轮轴C左） | Brake camshaft (left) | ||||
| 8 | 199112340027 | 1 | 制动凸轮轴（右） | Brake camshaft (right) | ||||
| 8 | DZ9112340056 | 1 | 制动凸轮轴（左） | Brake camshaft (left) | 用于加宽桥 | |||
| 8 | DZ9112340057 | 1 | 制动凸轮轴C右） | Brake camshaft (right) | 用于加宽桥 | |||
| 9 | 188000440012 | 2 | 回位弹簧 | Return spring | ||||
| 10 | 199000340027 | 4 | 滚轮 | Roller wheel | ||||
| 11 | 199000340068 | 8 | 制动摩擦片 | Brake friction plate | ||||
| 12 | 199000340061 | 4 | 制动蹄 | Brake shoe | ||||
| 13 | 199112340006 | 2 | 制动鼓 | Brake drum | ||||
| 14 | Q2541020 | 4 | 十字槽盘头螺钉 | Slit bolt | ||||
| 15 | 189000340068 | 64 | 铆钉 | Reviet | ||||
| 16 | 188000440032 | 4 | 支销 | Pin | ||||
| 17 | 199000340064 | 4 | 销轴 | Pin axle | ||||
| 18 | Q5280624 | 4 | 弹性圆柱销 | Spring cyl.pin | ||||
| 19 | 199112340049 | 4 | 回位弹赞 | Return spring |
