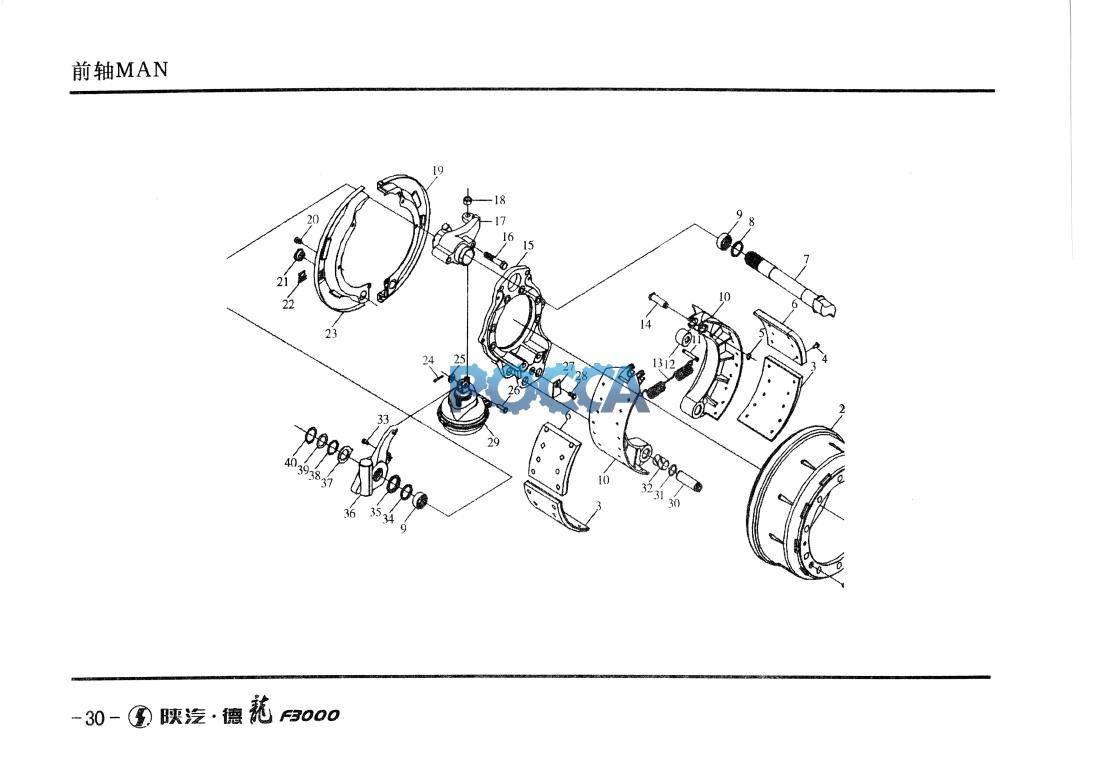

Тормоз передний SHAANXI (Шанкси) SHACMAN F3000 35 Гр. Тормоза
Ресивер V Трубки от компрессора к осушителю тормозов
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 06.02100.2555 | 4 | 内六角扁圆柱头螺栓 | Bolt | Q43117 | |||
| 2 | 81.50110.0232 | 2 | 制动鼓 | Brake drum | 选用 | |||
| 3 | 81.50221.0540 | 4 | 下制动摩擦片 | Lower brake friction plate | Q151B1690TF2 | |||
| 4 | 81.92201.0108 | 72 | 空心铆钉 | Hollowness clincher | Q150B1012 | |||
| 5 | 06.29010.0114 | 2 | 轴用弹性挡圈 | Circlip for axle | Q5004026 | |||
| 6 | 81.50221.0535 | 4 | 上制动摩擦片 | Upon brake friction plate | Q5101440 | |||
| 7 | 81.50301.0223 | 2 | 制动凸轮轴（左） | Brake camshaft (L) | Q150B1016 | |||
| 06.56279.0268 | 2 | 轴密封圈 | Axle packing ring | Q150B0812 | ||||
| 8 | 81.96502.6040 | 4 | 轴密封圈 | Axle packing ring | Q43134 | |||
| 9 | 81.93404.6005 | 4 | 滚针轴承 | Quill roller | ||||
| 10 | 81.50200.6686 | 4 | 制动蹄总成 | Brake shoe | ||||
| 11 | 81.50213.6006 | 2 | 滚轮总成 | Roller assembly | ||||
| 12 | 81.97610.0115 | 4 | 回位弹簧 | Return spring | ||||
| 13 | 81.50211.0030 | 2 | 销 | Pin | ||||
| 14 | 81.50202.0108 | 4 | 制动底板 | Brake floor | ||||
| 15 | 06.01494.4517 | 1 | 六角头螺栓 | Hex bolt | ||||
| 16 | 81.50310.0313 | 1 | 分泵支架（左） | Air-chamber bearer (L) | ||||
| 17 | 81.50310.0312 | 4 | 分泵支架（右） | Air-chamber bearer (R) | ||||
| 20 | 06.11241.0117 | 2 | 2型全金属六角锁紧螺母 | Hex nut | ||||
| 21 | 06.01289.0109 | 12 | 防尘罩（右） | Prevented dust cap (right) | ||||
| 22 | 81.96002.0098 | 4 | 六角头螺栓 | Hex bolt | ||||
| 23 | 81.96002.0075 | 4 | 密封堵 | Packing hulkhead | ||||
| 24 | 81.50101.0223 | 2 | 密封堵 | Packing hulkhead | ||||
| 25 | 06.16020.6711 | 2 | 防尘罩（左） | Prevented dust cap (right) | ||||
| 26 | Q40114 | 2 | 开口销 | Cotter pin | ||||
| 27 | 06.21569.0077 | 2 | 平垫圈 | Flat washer | ||||
| 28 | 81.90801.0225 | 2 | 销轴 | Pin axle | ||||
| 29 | 06.01289.0104 | 2 | 护板 | Protection block | ||||
| 30 | 81.51101.6264 | 4 | 六角头螺栓 | Hex bolt | ||||
| 31 | 81.96501.0831 | 2 | 密封圈 | Packing ring | ||||
| 32 | 81.93021.0117 | 2 | 衬套 | Bush | ||||
| 33 | 06.01283.3110 | 2 | 六角头螺栓 | Hex bolt | ||||
| 34 | 81.96502.6039 | 2 | 轴密封圈 | Axle packing ring | ||||
| 35 | 81.91710.0163 | 2 | 隔套 | Bushing | ||||
| 36 | 81.50610.6231 | 2 | 自动间隙调整臂 | Automatic gap adjusting arm | ||||
| 37 | 81.90711.0714 | 2 | 指示片 | Indicating plate | ||||
| 38 | 81.90711.0704 | 2 | 间隙调整臂调整垫片 | Brake shoe adjusting washer | ||||
| 39 | 81.90701.0769 | 2 | 垫片 | Washer | ||||
| 40 | 06.29010.0127 | 轴用弹性挡圈 | Circlip for axle |
