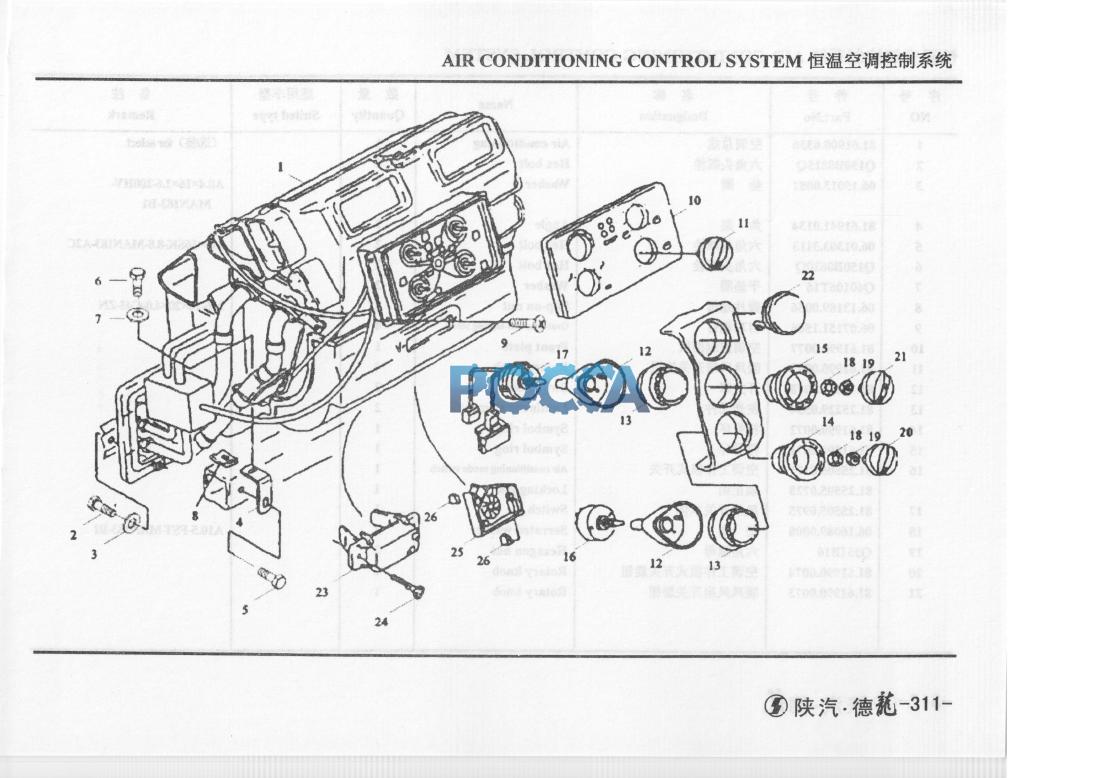

Система управления кондиционером SHAANXI (Шанкси) SHACMAN F2000 37 Гр. Электрика
Сигнал звуковой пневматический в сборе Фары передние
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.61900,6336 | 1 | Air conditioning | 空调总成 | (选装）for select | |||
| 2 | Q150B0825Q | 6 | Hex bolt | 六角头螺栓 | ||||
| 3 | 06.15013.0081 | 6 | Washer | 垫圈 | A8.4xl6xl.6-200HV-MAN183-B1 | |||
| 4 | 81.61941.0134 | 2 | Angle | 角架 | ||||
| 5 | 06.01303.3113 | 2 | Hex bolt | 六角头螺栓 | M8X16SK-8.8-MAN183-A2C | |||
| 6 | Q150B0620Q | 2 | Hex bolt | 六角头螺栓 | ||||
| 7 | Q40106T16 | 2 | Washer | 平垫圈 | ||||
| 8 | 06.13189.0056 | 2 | Slip-on nut | 簧片螺母 | M6-16x20x4.0-C45-ZN | |||
| 9 | 06.07151.1506 | 4 | Oval-head self-tapping screw | 自攻螺钉 | ||||
| 10 | 81.61990.0077 | 1 | Front plate | 空调控制面板 | ||||
| 11 | 81.61990-0073 | 4 | Rotary knob | 暖风风扇开关旋钮 | ||||
| 12 | 81.25516.0078 | 2 | Switch box | 开关罩 | ||||
| 13 | 81.25229.0554 | 2 | Luminous element | 发光元件 | ||||
| 14 | 81.61990.0072 | 1 | Symbol ring | 符号环 | ||||
| 15 | 81.61990.0071 | 1 | Symbol ring | 符号环 | ||||
| 16 | 81.25505.6171 | 1 | Air conditioning mode switch | 空调工作模式开关 | ||||
| 81.25505.0728 | 1 | Locking pin | 锁止销 | |||||
| 17 | 81.25505.0975 | 1 | Switch | 风扇开关本体 | ||||
| 18 | 06.16089.0008 | 2 | Serrated washer | 垫圈 | A10.5-FST-MAN183-B1 | |||
| 19 | Q351B10 | 2 | Hexagon nut | 六角螺母 | ||||
| 20 | 81.61990.0074 | 1 | Rotary knob | 空调工作模式开关旋钮 | ||||
| 21 | 81.61990.0073 | 1 | Rotary knob | 暖风风扇开关旋钮 | ||||
| 22 | 81.61701.0122 | 1 | Cover | |||||
| 23 | 81.25935.6706 | 1 | Electronic control unit blower | |||||
| 24 | 81.90470.0611 | 2 | Grooved raised head coll | |||||
| 25 | 81.61930.6070 | 1 | Blower with sensor | |||||
| 26 | 06.43839.0074 | 2 | U-clamp |
