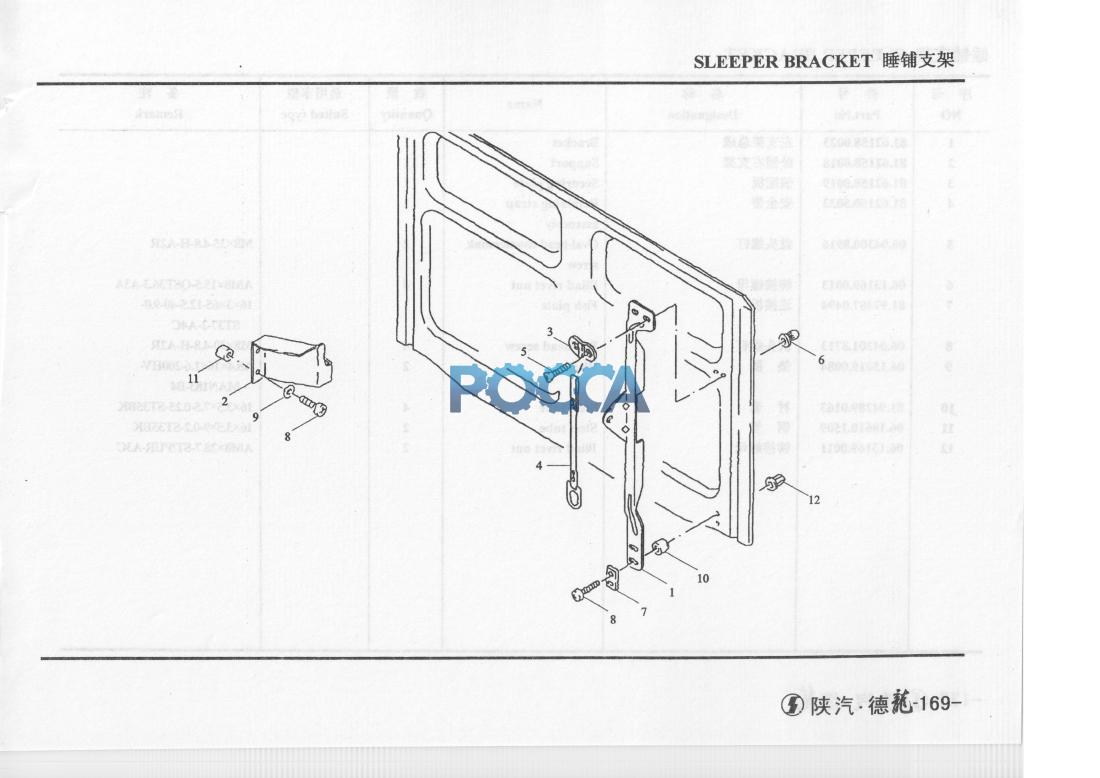

Кронштейн спальника левый SHAANXI (Шанкси) SHACMAN F2000 50 Гр. Кабина
Кронштейн нижнего спального места Кронштейн стеклоочистителей
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.62158.0023 | 1 | Bracket | 左支架总成 | ||||
| 2 | 81.62158.0018 | 1 | Support | 卧铺右支架 | ||||
| 3 | 81.62158.0019 | 1 | Securing plate | 装配板 | ||||
| 4 | 81.62150.5033 | 1 | Retaining strap assembly | 安全带 | ||||
| 5 | 06.04300.8916 | 2 | Oval-head countersunk screw | 盘头螺钉 | M8x35-4.8-H-A2R | |||
| 6 | 06.13169.0013 | 4 | Blind rivet nut | 铆接螺母 | AM8xl5.5-QST363-A3A | |||
| 7 | 81.97487.0494 | 1 | Fish plate | 连接板 | 16x3x65-125^10-9.0-ST37-2-A4C | |||
| 8 | 06.04201.8713 | 4 | Pan-head screw | 沉头螺钉 | M8X30-4.8-H-A2R | |||
| 9 | 06.15019.0084 | 2 | Washer | 垫圈 | A8.4xl6xl.6-200HV-MAN183-B4 | |||
| 10 | 81.94289.0163 | 4 | Steel tube | 衬套 | 16x3.5x7.5-0.25-ST35BK | |||
| 11 | 06.18610.1509 | 2 | Steel tube | 钢管 | 16x3^x9-〇.2-ST35BK | |||
| 12 | 06.13169.0011 | 2 | Blind rivet nut | 铆接螺母 | AM8x28.7-ST/PUR-A3C |
