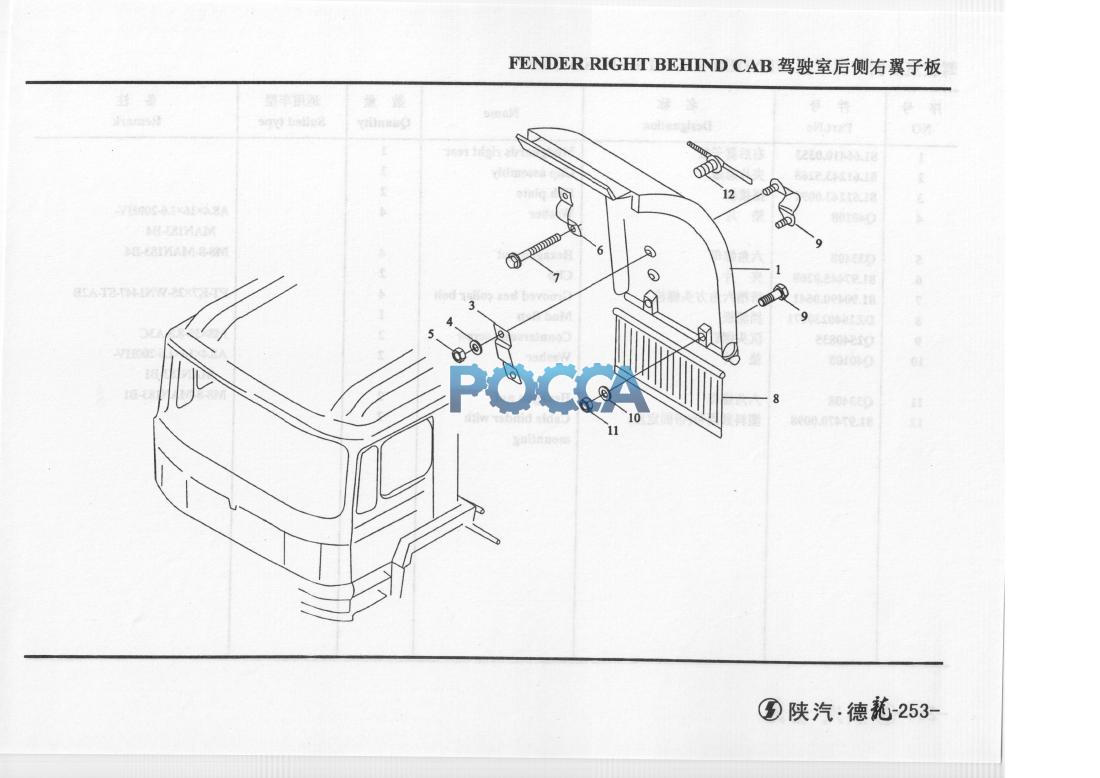

Крыло кабины правое заднее SHAANXI (Шанкси) SHACMAN F2000 50 Гр. Кабина
Крыло кабины правое Крыша кабины_2
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.66410.0353 | 1 | Mudguards right rear | 右后翼子板 | ||||
| 2 | 81.61243.5268 | 2 | Clip assembly | 夹片总成 | ||||
| 3 | 81.61243.0091 | 2 | Fish plate | 搭接板 | ||||
| 4 | Q40108 | 4 | Washer | 垫片 | A8.4xl6xl.6-200HV- | |||
| 5 | Q33408 | 4 | Hexagon nut | 六角螺母 | MAN183-B4 M8-»-MAN183-B4 | |||
| 6 | 81.97445.0208 | 2 | Clip | 夹片 | ||||
| 7 | 81.90490.0641 | 4 | Grooved hex collar bolt | 带槽六角方头螺栓 | PT-K7X25-WN1447-ST-A2B | |||
| 8 | DZ1640230071 | 1 | Mud flap | 挡泥板 | ||||
| 9 | Q2540835 | 2 | Countersunk screw | 沉头螺钉 | M8X3SA8-A3C A8.4xl6xl.6-200HV- | |||
| 10 | Q40108 | 2 | Washer | 垫片 | ||||
| 11 | Q33408 | 2 | Hexagon nut | 六角螺母 | MAN185-B1 M8-8-MAN183-B1 | |||
| 12 | 81.97470.0098 | 2 | Cable binder with mounting | 塑料紧固带(带固定座） |
