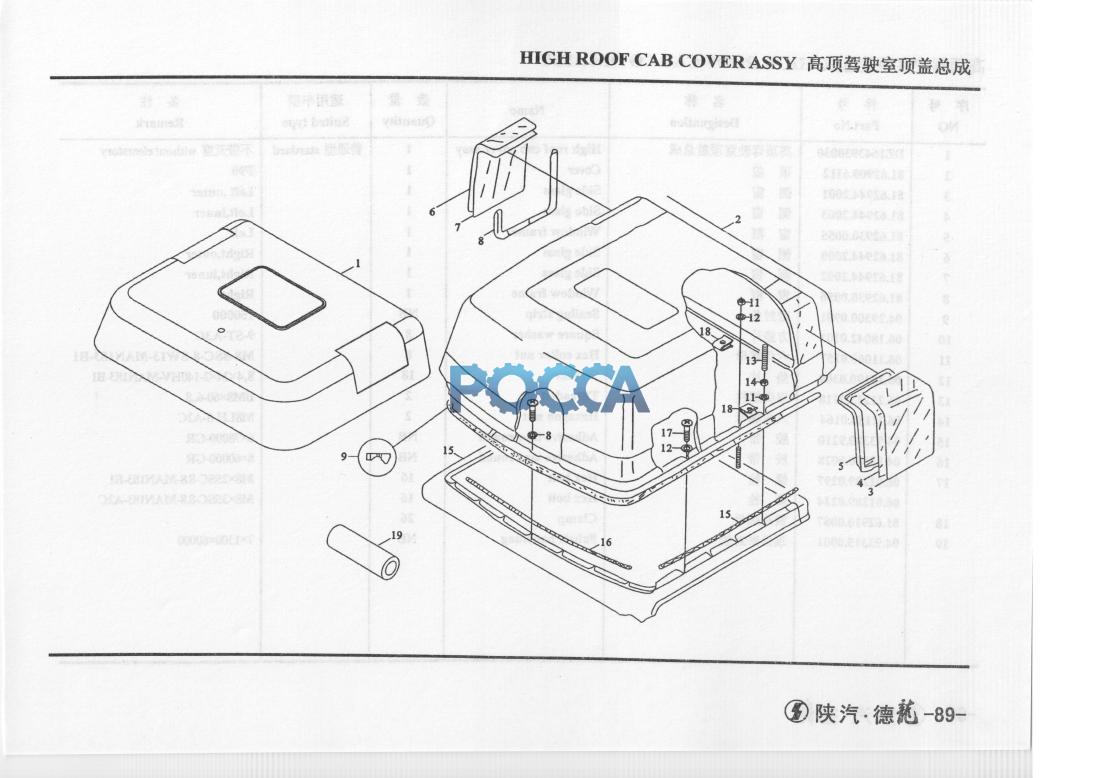

Высокая крыша кабины в сборе SHAANXI (Шанкси) SHACMAN F2000 50 Гр. Кабина
Воздуховод Гидравлическая система подъема кабины
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ1643930030 | 1 | High roof cab cover assy | 高顶驾驶室顶盖总成 | 普通型stardard | 不带天窗 without clearstory | ||
| 2 | 81.62900.6112 | 1 | Cover | 顶盖 | F90 | |||
| 3 | 81.62944.2001 | 1 | Side glass | 侧窗 | Left，outer | |||
| 4 | 81.62944.2003 | 1 | Side glass | 侧窗 | Left,inner | |||
| 5 | 81.62930.0055 | 1 | Window frame | 窗框 | Left | |||
| 6 | 81.62944.2000 | 1 | Side glass | 侧窗 | Right,outer | |||
| 7 | 81.62944.2002 | 1 | Side glass | 侧窗 | Right，inner | |||
| 8 | 81.62930.0056 | 1 | Window frame | 窗框 | Right | |||
| 9 | 04.29300.0981 | NB | Sealing strip | 密封条 | 150000 | |||
| 10 | 06.18042.0101 | 8 | Square washer | 方垫片 | 9-ST-A3C | |||
| 11 | 06.11069.0157 | 8 | Hex collar nut | 六角螺母 | M8-8SC-8-SW13-MAN183-B1 | |||
| 12 | 06.15190.0309 | 18 | Washer | 垫片 | 8,4x24x2-140HV-MAN183-B1 | |||
| 13 | 06.21213.2718 | 2 | Threaded pin | 双头螺柱 | BM8x6〇^8 | |||
| 14 | 06.11184.0164 | 2 | Hexagon nut | 六角螺母 | M8LH各A2C | |||
| 15 | 04.93300.9210 | NB | Adhesive tape round | 胶带 | 6x78000-GR | |||
| 16 | 04.93300.9028 | NB | Adhesive tape round | 胶带 | 8x60000-GR | |||
| 17 | 06.01289.0297 | 16 | Hex bolt | 螺栓 | M8X25SC-&8-MAN183-B1 | |||
| 17 | 06.01289.0224 | 16 | Hex bolt | 螺栓 | M8x35SC-a8-MAN183-A2C | |||
| 18 | 81.62910.0087 | 26 | Clamp | 簧片螺母 | ||||
| 19 | 04.93315.0001 | NB | Fabric panelling | 顶盖密封胶 | 7x1300x60000 |
