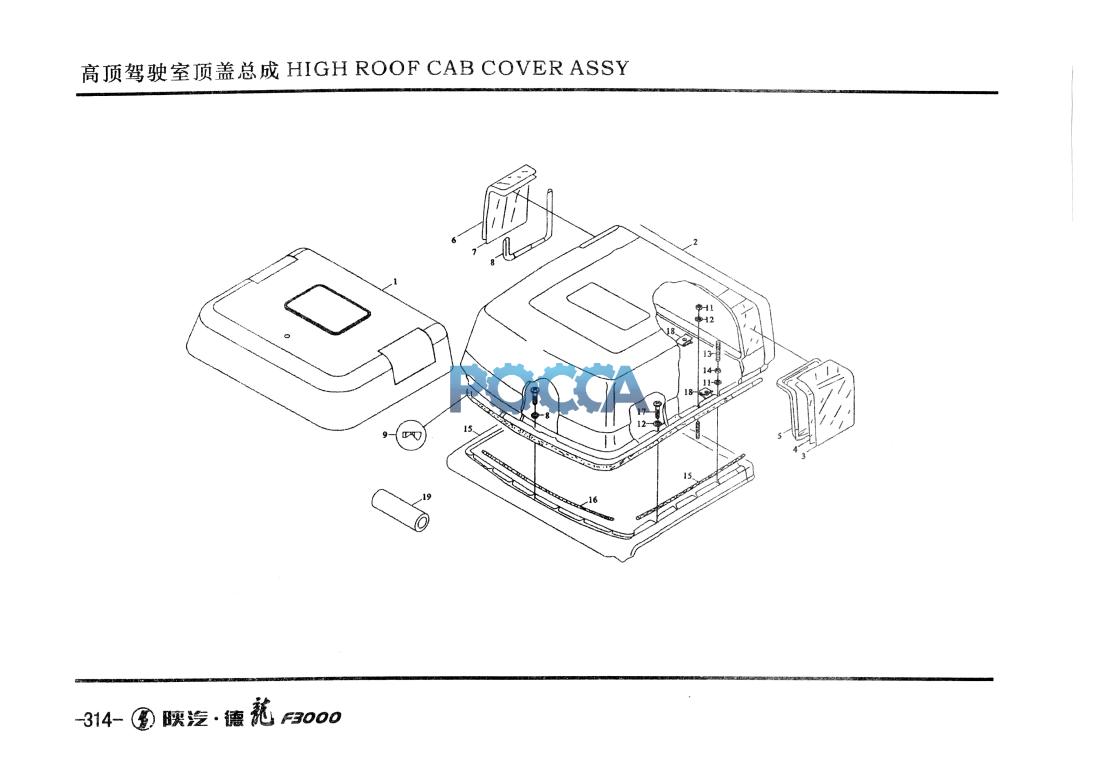

Крыша кабины в сборе (высокая) SHAANXI (Шанкси) SHACMAN F3000 50 Гр. Кабина
Кронштейн подвески кабины Люк кабины
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.62900.6188 | 1 | 高顶驾驶室顶盖总成 | High roof cab cover assy | 豪华型luxury | 带天窗 with clearstory | ||
| 0601289.0224 | 1 | 顶盖 | Hex bolt | M8 x 35SC-8.8-MAN 183-A2C | ||||
| 2 | 81.62900.6112 | 1 | 侧窗 | Cover | F90 | |||
| 3 | 81.62944.2001 | 1 | 侧窗 | Side ^ass | Left , outer | |||
| 4 | 81.62944.2003 | 1 | 窗框 | Side ^ass | Left,inner | |||
| 5 | 81.62930.0055 | 1 | 侧窗 | Window frame | Left | |||
| 6 | 81.62944.2000 | 1 | 侧窗 | Side glass | Right,outer | |||
| 7 | 81.62944.2002 | l | 窗框 | Side glass | Right,inner | |||
| 8 | 81.62930.0056 | NB | 密封条 | Window frame | Right | |||
| 9 | 04.29300.0982 | 8 | 方垫片 | Sealing strip | 150000 | |||
| 10 | 06.18042.0101 | 8 | 六角螺母 | Square washer | 9-ST-A3C | |||
| 11 | 06.11069.0157 | 18 | 垫片 | Hex collar nut | M8-8SC-8-SW13-MAN 183-B1 | |||
| 12 | 06.15190.0309 | 2 | 双头螺柱 | Washer | 8,4X24X2-140HV-MAN183-B1 | |||
| 13 | 06.21213.2718 | 2 | 六角螺母 | Threaded pin | BM8x60-6.,8 | |||
| 14 | 06.11184.0164 | N3 | 胶带 | Hexagon nut | M8LH-8-A2C | |||
| 15 | 04.93300.9210 | NB | 胶带 | Adhesive tape round | 6X78000-GR | |||
| 16 | 04.93300.9028 | 16 | 螺栓 | Adhesive tape round | 8X60000-GR | |||
| 17 | 06.01289.0297 | 26 | 簧片螺母 | Hex bolt | M8 X 25SC-8.8-MAN 183-B 1 | |||
| 18 | 81.62910.0087 | NB | 顶盖密封胶 | Clamp | 7x1300x60000 | |||
| 19 | 04.93315.0001 | Fabric panelling |
