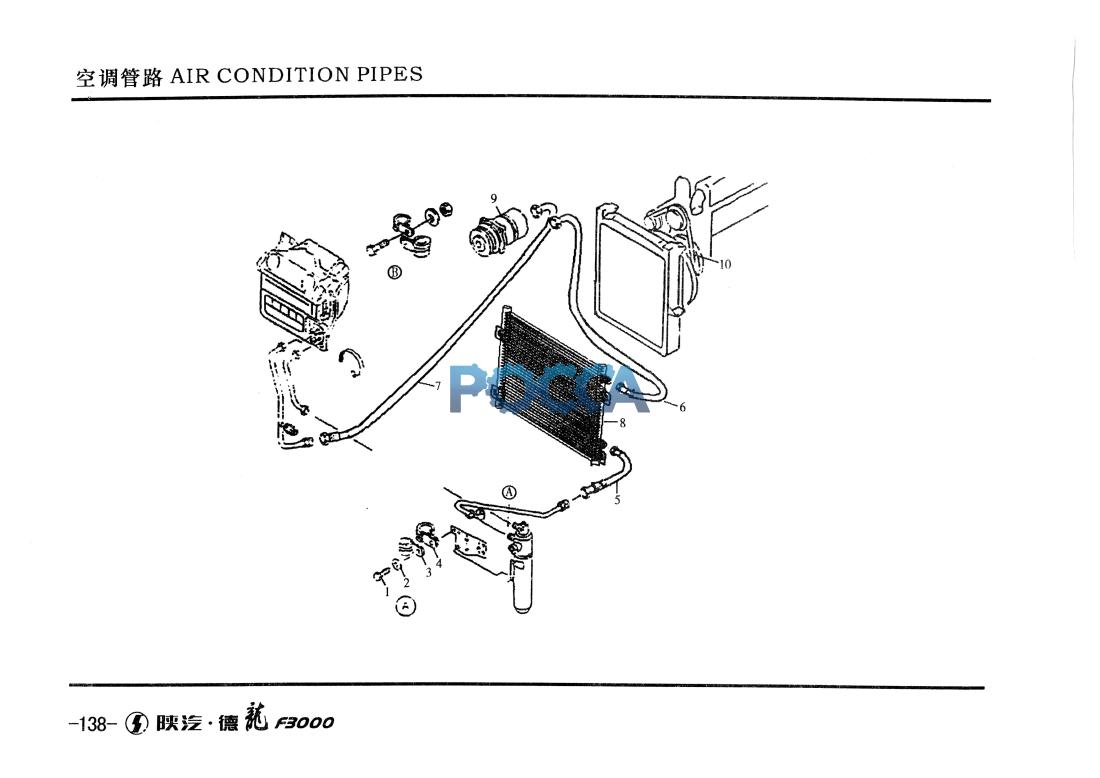

Радиатор кондиционера SHAANXI (Шанкси) SHACMAN F3000 81 Гр. Отопление и вентиляция
Кран печки Радиатор отопителя и кондиционера
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q150B0616 | 4 | 六角螺栓 | M6X 16Z-8.8-MAN183-Z2C | ||||
| 2 | Q40206 | 2 | 大垫圈 | D1-110X15-W1 | ||||
| 3 | 81.97401.0435 | 1 | 管夹 | 适用于WP10、WP12、ISM发动机 | ||||
| 4 | DZ1642840020 | 1 | 管夹 | 适用于WP10、ISM发动机 | ||||
| 5 | DZ13241824531 | 1 | 冷凝器-干燥罐连接管 | 适用于WP10、ISM发动机 | ||||
| DZ13241824603 | 1 | 多楔皮带 | 适用于ISM发动机 | |||||
| 6 | DZ13241824555 | 1 | 压缩机-冷凝器连接管 | 适用于WP10发动机 | ||||
| 7 | DZ13241824554 | 1 | 蒸发器-压缩机ii^(wpio) | 适用于WP10发动机 | ||||
| 8 | DZ13241824330 | 1 | 前置冷凝器 | |||||
| 9 | DZ13241824110 | 1 | 压缩机总成（A槽） | |||||
| 10 | DZ13241824604 | 1 | 皮带 |
