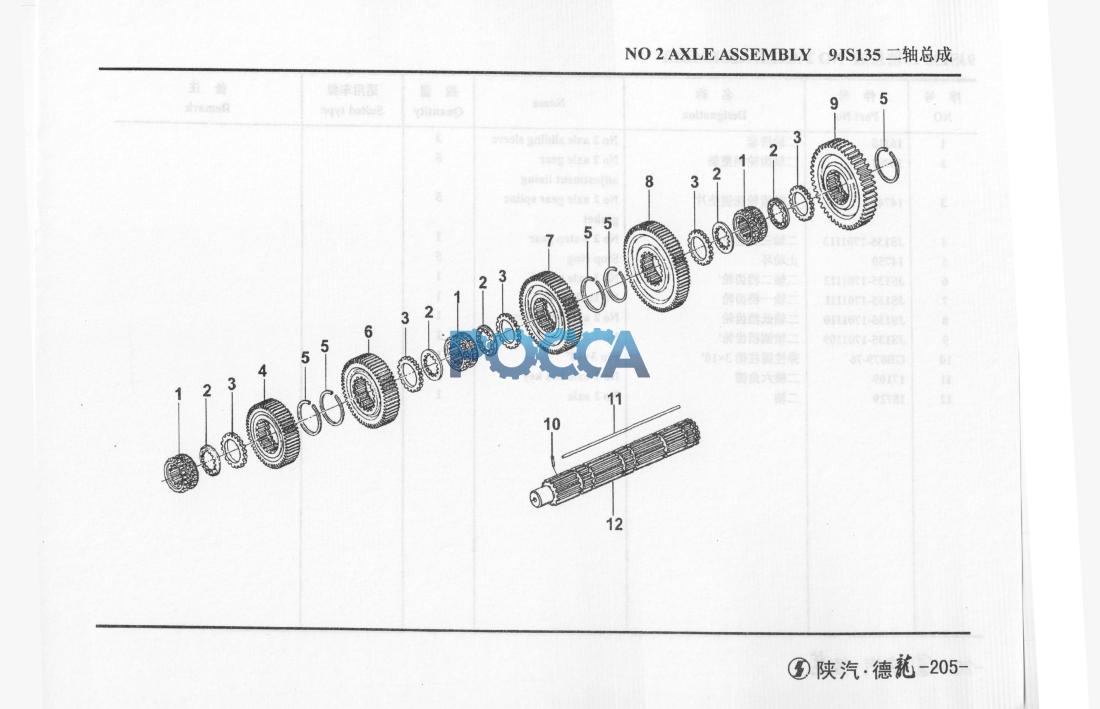

Вал вторичный КПП 9JS135 SHAANXI (Шанкси) SHACMAN F2000 17 Гр. Коробка передач
one side" Вал главный делителя КПП 9JS135
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 16118 | 3 | 二轴滑套 | No 2 axle sliding sleeve | ||||
| 2 | 18701 | 5 | 二轴齿轮调整垫 | No 2 axle gear adjustment lining | ||||
| 3 | 14749 | 5 | 二轴齿轮花键垫片 | No 2 axle gear spline gasket | ||||
| 4 | JS135-1701113 | 1 | 二轴三档齿轮 | No 2 3-step gear | ||||
| 5 | 14750 | 5 | 止动环 | Stop ring | ||||
| 6 | JS135-1701112 | 1 | 二轴二档齿轮’ | No 2 axle gear 2 | ||||
| 7 | JS135-1701111 | 1 | 二轴一档齿轮 | No laxle gear 2 | ||||
| 8 | JS135-1701U0 | 1 | 二轴低档齿轮 | No 2 axle lower gear | ||||
| 9 | JS135-170U09 | 1 | 二轴倒档齿轮 | No 2 axle reverse gear | ||||
| 10 | GB879-76 | 1 | 弹性圆柱销3x10， | Pin 3x10, | ||||
| 11 | 17109 | 1 | 二轴六角键 | No 2 axle hex key | ||||
| 12 | 18729 | 1 | 二轴 | No 2 axle |
