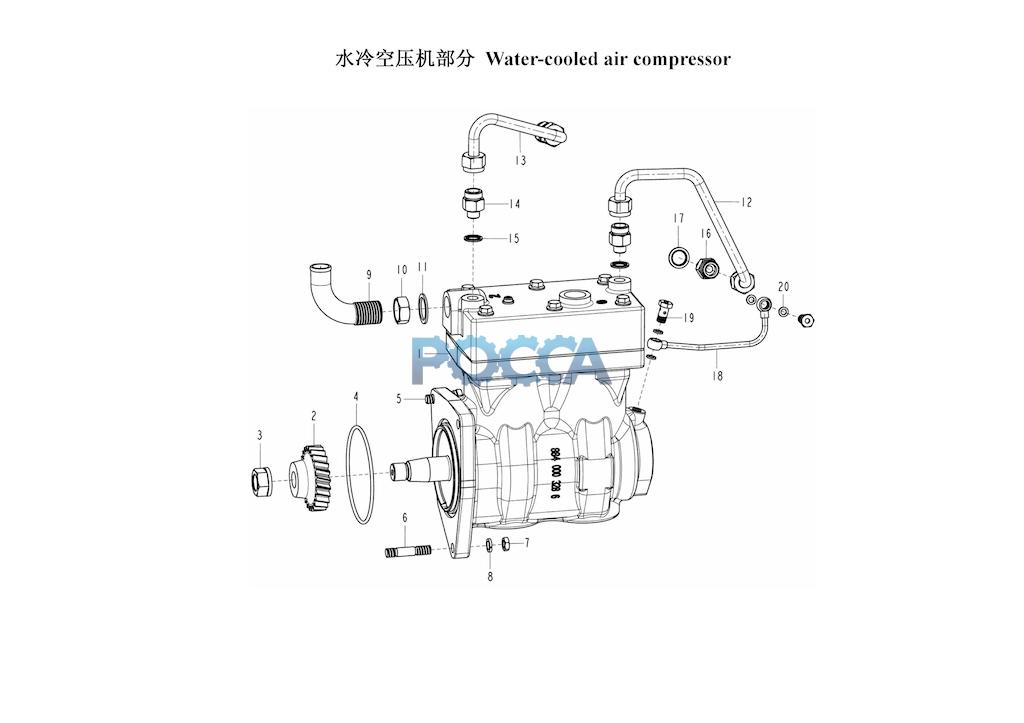

Воздушный компрессор HOWO (Хово) D12 Euro2
Водяной насос и система охлаждения Впуск и выпускНомер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
---|
Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
---|---|---|---|---|---|---|---|---|
1 | VG1246130008 | 1 | Air compressor | |||||
2 | VG1246130009 | 1 | Air compressor gear | |||||
3 | VG1246130010 | 1 | Hexagon nut | |||||
4 | VG1246130012 | 1 | O-ring | |||||
5 | Q150B1030 | 1 | Hex head bolt | |||||
6 | Q1201040F3 | 2 | Hex head bolt | |||||
7 | Q340B10 | 2 | Hexagon nut | |||||
8 | Q40310 | 3 | Spring washer | |||||
9 | VG1246130016 | 1 | Elbow connector | |||||
10 | 190003559778 | 1 | Hexagon nut | |||||
11 | VG2600130037 | 1 | Washer | |||||
12 | VG1246130003A | 1 | Water supply pipe assembly | |||||
13 | VG1246130020A | 1 | Water drain pipe assembly | |||||
14 | VG1246130021 | 2 | Pipe connector | |||||
15 | VG9003080005 | 2 | Sealing washer | |||||
16 | VG1246130022 | 2 | Pipe connector | |||||
17 | VG9003080006 | 2 | Sealing washer | |||||
18 | VG1246130006 | 1 | Oil supply pipe assembly | |||||
19 | 190003962607 | 2 | Hollow bolt | A4 DIN7623 6S | ||||
20 | VG9003080003 | 4 | Sealing washer |
