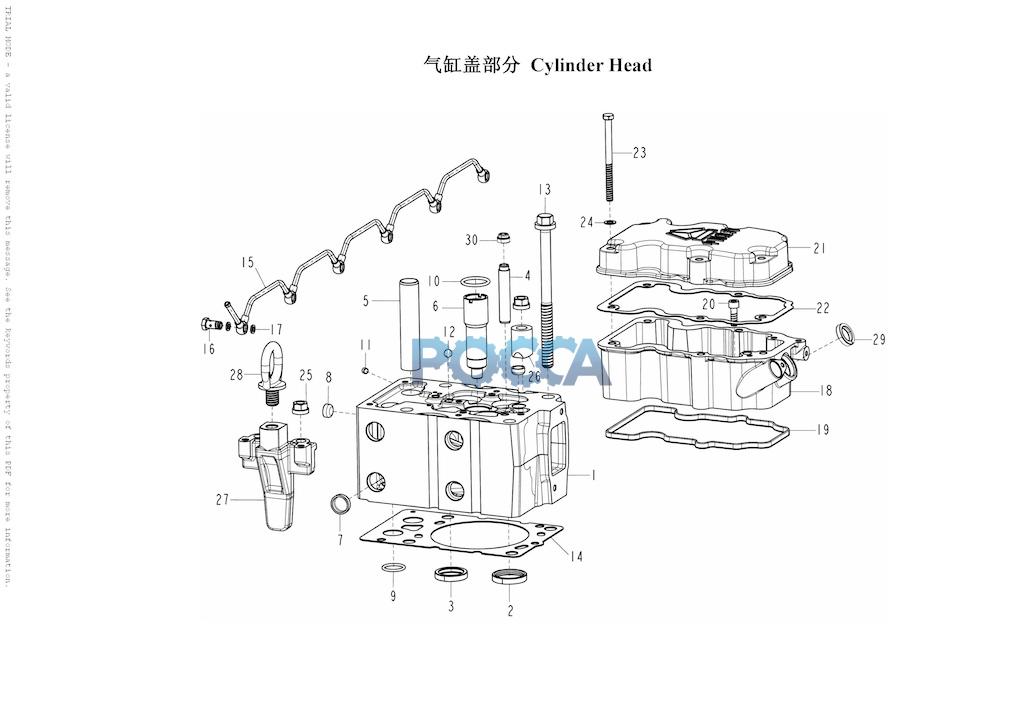

Головка блока цилиндров HOWO (Хово) D12 Euro3
Впуск и выпуск Коленвал и маховик
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| - | AZ1246040010 | 6 | Cylinder head assembly | |||||
| 1 | AZ1246040011 | 6 | Cylinder head | |||||
| 2 | VG1246040012 | 12 | Intake valve support | |||||
| 3 | VG1246040013 | 12 | Exhaust valve support | |||||
| 4 | VG1246040014 | 24 | Valve guide | |||||
| 5 | VG 1246040015 | 12 | Valve push rod bush | |||||
| 6 | VG 1246040016 | 6 | Fuel injector bush | |||||
| 7 | 190003989725 | 36 | Core hole plug | 25/8DIN05564 | ||||
| 8 | VG1246040031 | 12 | Core hole plug | |||||
| 9 | VG 1246040018 | 12 | Sealing ring | |||||
| 10 | VG 1246040019 | 6 | Sealing ring | |||||
| 11 | VG1540040011 | 6 | Bolt plug | |||||
| 12 | VG1540040013 | 6 | Steel ball | |||||
| 13 | VG1246040020 | 24 | Cylinder head bolt | |||||
| 14 | VG1246040021 | 6 | Cylinder head gasket | |||||
| 15 | VG1246040001 | 1 | Vent-pipe assembly | |||||
| 16 | VG1246040022 | 6 | Hollow bolt | |||||
| 17 | Q72310 | 12 | Sealing washer | |||||
| 18 | VG1246040004A | 6 | Cylinder head cover (down) | |||||
| 19 | VG1246040023 | 6 | Cylinder head cover sealing ring | |||||
| 20 | Q218B0825 | 12 | Socket bolt | |||||
| 21 | VG1246040003 | 6 | Cylinder head cover (top) | |||||
| 22 | VG1246040005 | 6 | Cylinder head cover gasket | |||||
| 23 | Q150B08110 | 30 | Hex head bolt | |||||
| 24 | Q41808 | 30 | Spring washer | |||||
| 25 | VG1200040034 | 14 | Nut | |||||
| 26 | VG1200040023A | 10 | Clip | |||||
| 27 | VG1246040008 | 2 | Clamping yoke | |||||
| 28 | VG14010388 | 2 | Eye screw | |||||
| 29 | VG1540040022A | 6 | Reinforced seal | |||||
| 30 | VG 124605 0027 | 24 | Valve stem seal |
