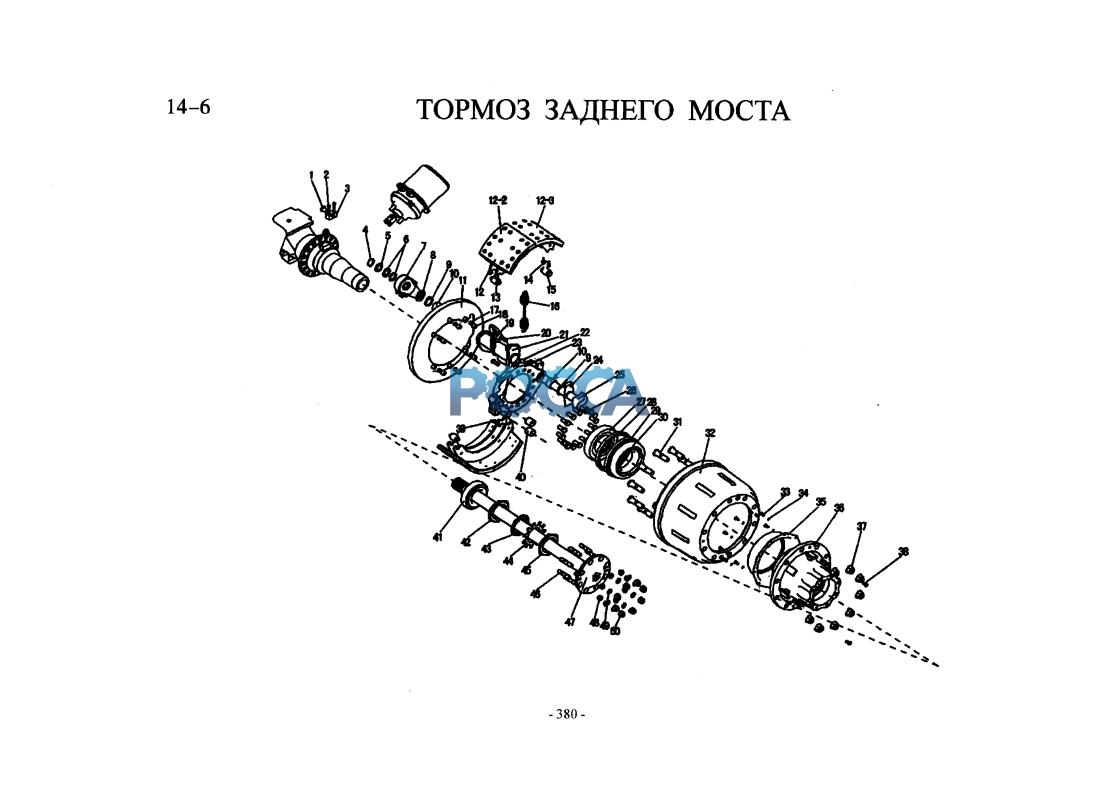

1 |
|
|
AZ9107346010 |
2 |
защитный кожух вывода датчика ABS |
|
|
|
|
2 |
|
|
Q218B0835 |
4 |
винт |
|
|
|
|
3 |
|
|
AZ9107346006 |
2 |
кронштейн датчика |
|
|
|
|
4 |
|
|
1229D2942 |
2 |
захватное кольцо |
|
|
|
|
5 |
|
|
1229W3117 |
2 |
шайба |
|
|
|
|
6 |
|
|
1229J3130 |
4 |
шайба |
|
|
|
|
7 |
|
|
AZ9111340040 |
2 |
рычаг регулировки зазора тормоза в сборе |
|
|
|
|
7 |
|
|
WG9111340045 |
2 |
рычаг автоматической регулировки зазора тормоза в сборе |
|
выберите |
|
|
7а |
|
|
AZ9111340025 |
2 |
фиксаторная шайба |
|
К WG9111340045 |
|
|
7Ь |
|
|
Q33208 |
2 |
контргайка |
|
К WG9111340045 |
|
|
8 |
|
|
1229Н4090 |
2 |
шайба |
|
|
|
|
9 |
|
|
A1205V1556 |
4 |
сальник - кронштейн вала |
|
|
|
|
10 |
|
|
WG1225L1208 |
4 |
втулка вала кулака |
|
|
|
|
11 |
|
|
A3236R2124 |
2 |
пылезащитный колпак |
|
|
|
|
11а |
|
|
A3236Q2123 |
2 |
пылезащитный колпак |
|
|
|
|
12 |
|
|
AZ9761340106 |
2 |
тормозная колодка с прокладкой в сборе |
|
|
|
|
12-1 |
|
|
AZ9761340105 |
2 |
тормозная колодка |
|
|
|
|
12-2 |
|
|
AZ9761340103 |
2 |
тормозная накладка (со стороны опорного пальца) |
|
|
|
|
12-3 |
|
|
AZ9761340104 |
2 |
тормозная накладка (со стороны кулака) |
|
|
|
|
12-4 |
|
|
5-60730 |
2 |
тормозная прокладка |
|
|
|
|
12-5 |
|
|
WG9761340108 |
28 |
заклепка |
|
|
|
|
13 |
|
|
1259N274 |
4 |
опорный палец тормозной колодки |
|
|
|
|
14 |
|
|
31050В210 |
4 |
держатель ролика тормозной колодки |
|
|
|
|
15 |
|
|
1779R18 |
4 |
ролик тормозной колодки |
|
|
|
|
16 |
|
|
2258W803 |
2 |
пружина - тормозная колодка |
|
|
|
|
17 |
|
|
Q150B1028 |
12 |
болт |
|
|
|
|
18 |
|
|
AZ9118340012 |
12 |
проставка пылезащитного колпака |
|
|
|
|
19 |
|
|
2258Н1230 |
4 |
пружина |
|
|
|
|
20 |
|
|
Q150B1235 |
8 |
болт |
|
|
|
|
21 |
|
|
AZ9761345541 |
1 |
кронштейн тормозной камеры второго задн.моста (левый) |
|
|
|
|
21а |
|
|
AZ9761345542 |
1 |
кронштейн тормозной камеры второго задн.моста (правый) |
|
|
|
|
21 |
|
|
AZ9761345555 |
1 |
кронштейн тормозной камеры одинар. заднего моста (левый) |
|
|
|
|
21а |
|
|
AZ9761345556 |
1 |
кронштейн тормозн.камеры одинарн.заднего моста (правый) |
|
|
|
|
21 |
|
|
AZ9761345543 |
1 |
кронштейн торм.камеры среднего моста в сборе (левый) |
|
|
|
|
21а |
|
|
AZ9761345544 |
1 |
кронштейн торм.камеры среднего моста в сборе (правый) |
|
|
|
|
22 |
|
|
1205G761 |
2 |
кольцо |
|
|
|
|
23 |
|
|
3211W6003 |
1 |
щит тормоза левый |
|
|
|
|
23 а |
|
|
3211W6004 |
2 |
щит тормоза правый |
|
|
|
|
24 |
|
|
1229G4089 |
2 |
шайба в головной части кулака |
|
|
|
|
25 |
|
|
AZ9761348144 |
1 |
вал кулака левый |
|
|
|
|
25а |
|
|
AZ9761348143 |
1 |
вал кулака правый |
|
|
|
|
26 |
|
|
Q151B1635TF2 |
2 |
болт |
|
|
|
|
27 |
|
|
AZ9111340017 |
2 |
распорное кольцо |
|
|
|
|
28 |
|
|
WG9112340114 |
2 |
сальник уплотнения вала |
|
|
|
|
29 |
|
|
WG9112340113 |
2 |
сальник уплотнения вала |
|
|
|
|
30 |
|
|
190003326067 |
2 |
конический роликоподшипник 30222GB/T297-94 |
|
|
|
|
31 |
|
|
WG9107340002 |
20 |
колесная шпилька (класс прочности 10.9) |
|
|
|
|
32 |
|
|
AZ9118340006 |
2 |
тормозной барабан |
|
|
|
|
33 |
|
|
Q150B0816 |
20 |
болт |
|
|
|
|
34 |
|
|
Q40308 |
20 |
пружинная шайба |
|
|
|
|
35 |
|
|
AZ9761340021 |
2 |
маслоотражательный колпак |
|
|
|
|
36 |
|
|
AZ9761340082 |
2 |
ступица заднего колеса |
|
|
|
|
36а |
|
|
WG9112340008 |
2 |
рабочее колесо фланца |
|
К ABS |
|
|
37 |
|
|
WG9003884160 |
20 |
колесная гайка |
|
|
|
|
38 |
|
|
Q2541025 |
4 |
утопленный винт |
|
|
|
|
39 |
|
|
1218G85 |
4 |
палец тормозной пружины |
|
|
|
|
40 |
|
|
WG1225L1208 |
4 |
втулка вала кулака |
|
|
|
|
41 |
|
|
32217 |
2 |
конический роликоподшипник GB/T297-94 |
|
|
|
|
42 |
|
|
1227N1184 |
2 |
внутренняя регулировочная гайка подшипника ступицы |
|
|
|
|
43 |
|
|
1229М3003 |
2 |
замковая пластина |
|
|
|
|
44 |
|
|
AZ9107334673 |
2 |
контровочная шайба |
|
|
|
|
45 |
|
|
1227Р1186 |
2 |
наружная регулировочная гайка подшипника ступицы |
|
|
|
|
46 |
|
|
WG9107340003 |
16 |
шпилька (класс прочности 10.9) |
|
|
|
|
47 |
|
|
AZ9761341020 |
1 |
полуось (левая) |
|
|
|
|
47а |
|
|
AZ9761341010 |
1 |
полуось (правая) |
|
|
|
|
48 |
|
|
1246V1166 |
16 |
конусная втулка |
|
|
|
|
49 |
|
|
1229X518 |
16 |
предохранительная шайба с зубом |
|
|
|
|
50 |
|
|
190003888627 |
16 |
самоконтрящая гайка |
|
|
|
