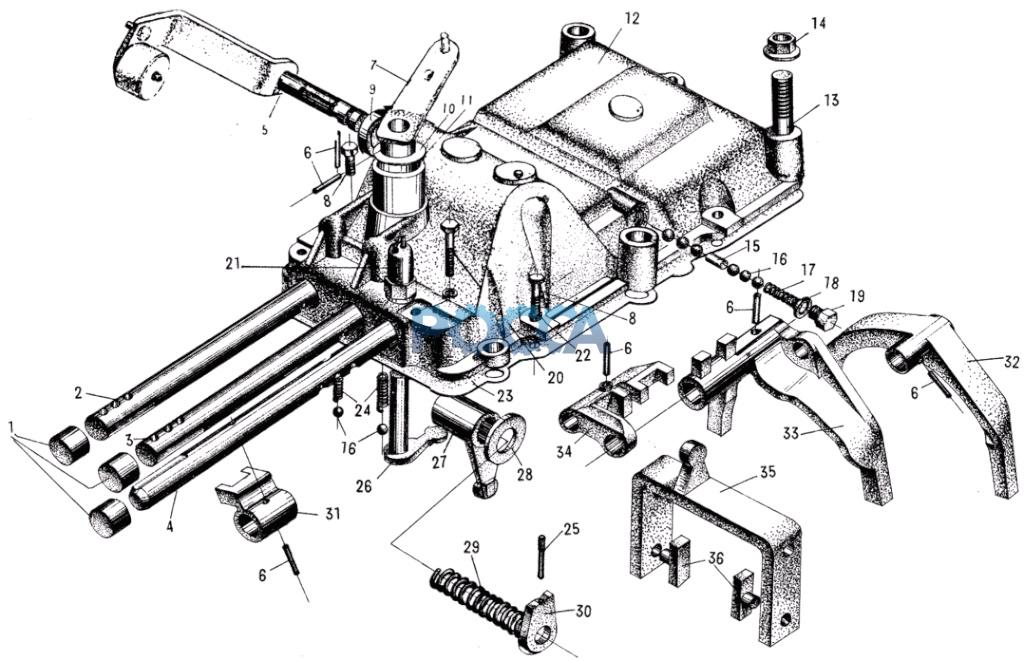

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ BAW (Бав) 1065 17 Гр.Коробка передач
КПП механизм Первичный вал
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | N-1702251-00 | 3 | Заглушка | |||||
| 2 | X-1702212-02 | 1 | Шток вилки 4/5 передач | |||||
| 3 | X-1702233-02 | 1 | Шток вилки 2/3 передач | |||||
| 4 | X-1702243-02 | 1 | Шток вилки 1/R передач | |||||
| 5 | X-1702260-25-00 | 1 | Рычаг переключения передач | |||||
| 6 | Q5280525 | 5 | Штифт | |||||
| 6 | Q5280325 | 4 | Штифт | |||||
| 7 | N-1702200-01 | 1 | Рычаг выбора передач | |||||
| 8 | N-1701513-00Z | 5 | Болт | |||||
| 9.11 | N-1702112-00 | 2 | Сальник оси рычага | |||||
| 10 | N-1702193-00 | 1 | Шайба | |||||
| 12 | X-1702111-03 | 1 | Крышка КПП | |||||
| 13 | N-1701003-01 | 4 | Шпилька | |||||
| 14 | N-1702153-00 | 4 | Гайка | |||||
| 15 | N-1702255-01 | 1 | Штифт | |||||
| 16 | 8.731-GB308-84 | 8 | Шарик | |||||
| 17.24 | N-1702254-01 | 3 | Пружина | |||||
| 18 | N-1702256-00-01 | 1 | Прокладка | |||||
| 19 | N-1702256-00 | 1 | Заглушка | |||||
| 20 | N-1701513-03 | 2 | Болт | |||||
| 21 | JK611 | 1 | Датчик заднего хода | |||||
| 22 | GB93-878 | 7 | Пружинная шайба | |||||
| 23 | X-1702113-02 | 1 | Прокладка крышки | |||||
| 25 | Q5240440 | 1 | Штифт | |||||
| 26 | N-1702190-00 Z | 1 | Ось выбора передачи | |||||
| 27 | N-1702180-02 | 1 | Ось переключения передач | |||||
| 28 | N-1702176-00 Z | 1 | Шайба | |||||
| 29 | N-1702174-00-11 | 1 | Пружина | |||||
| 30 | N-1702172-00 | 1 | Упорное кольцо | |||||
| 31 | N-1702241-01 | 1 | Ползун 1/R передач | |||||
| 32 | W-1702242-00 | 1 | Вилка 1/R передач | |||||
| 33 | X-1702232-02 | 1 | Вилка 2/3 передач | |||||
| 34 | N-1702211-01 | 1 | Ползун 4/5 передач | |||||
| 35 | N-1702230-02 | 1 | Вилка 4/5 передач | |||||
| 36 | N-1702231-00 | 2 | Направляющая вилки 4/5 передач |
