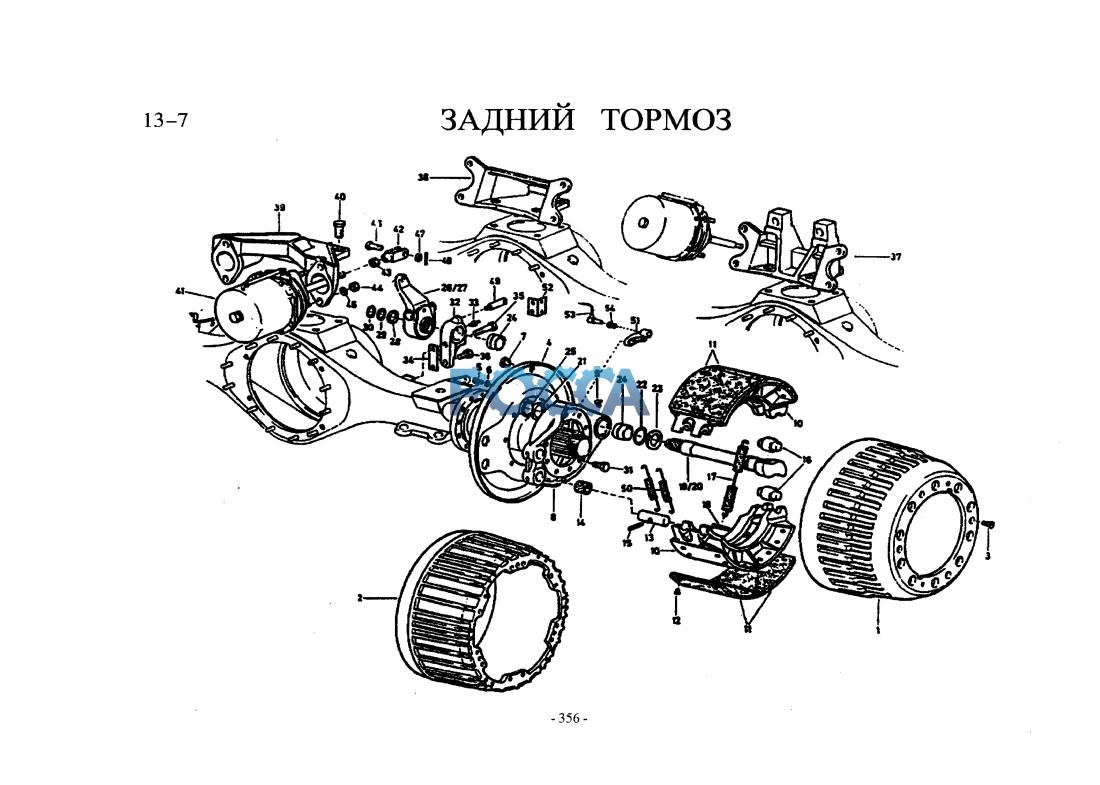

1 |
|
|
AZ9112340006 |
2 |
тормозной барабан |
|
|
|
|
3 |
|
|
190003825513 |
4 |
винт |
|
|
|
|
4 |
|
|
1880340018 |
2 |
пылезащитная крышка тормоза |
|
|
|
|
4 |
|
|
199112340012 |
2 |
пылезащитная крышка тормоза |
|
К ABS |
|
|
5 |
|
|
Q150B0816 |
12 |
болт |
|
|
|
|
6 |
|
|
Q40308 |
12 |
пружинная шайба |
|
|
|
|
7 |
|
|
1880340037 |
16 |
сальник уплотнения |
|
|
|
|
8 |
|
|
199000340062 |
2 |
щит тормоза |
|
|
|
|
8а |
|
|
AZ9112340010 |
2 |
защитный чехол датчика |
|
К ABS |
|
|
8Ь |
|
|
AZ9112340056 |
2 |
кронштейн датчика |
|
К ABS |
|
|
9 |
|
|
199000343114 |
4 |
масленка |
|
|
|
|
- |
|
|
199000340070 |
4 |
тормозная колодка в сборе |
|
|
Включение 10~12 |
|
10 |
|
|
199000340061 |
4 |
тормозная колодка |
|
|
|
|
11 |
|
|
WG9200340068 |
8 |
тормозная накладка |
|
|
|
|
11а |
|
|
199112340028 |
4 |
тормозная демпферная прокладка |
|
|
|
|
12 |
|
|
189000340068 |
64 |
заклепка |
|
|
|
|
13 |
|
|
199000340064 |
4 |
валик |
|
|
|
|
14 |
|
|
1880340016 |
4 |
проходная втулка |
|
|
|
|
15 |
|
|
190003909661 |
4 |
упругий цилиндрический шплинт |
|
|
|
|
16 |
|
|
199000340027 |
4 |
нажимный ролик |
|
|
|
|
17 |
|
|
AZ9100340012 |
2 |
стяжная пружина |
|
|
|
|
18 |
|
|
1880440032 |
4 |
валик-штифт |
|
|
|
|
19 |
|
|
199112340026 |
1 |
вал разжимного кулака (левый) |
|
|
|
|
19 |
|
|
AZ9231340226 |
1 |
вал разжимного кулака (левый) |
|
К ABS |
|
|
20 |
|
|
199112340027 |
1 |
вал разжимного кулака (правый) |
|
|
|
|
20 |
|
|
AZ9231340227 |
1 |
вал разжимного кулака (правый) |
|
К ABS |
|
|
21 |
|
|
1880440010 |
2 |
шайба |
|
|
|
|
22 |
|
|
1880340023 |
2 |
сальник уплотнения |
|
|
|
|
23 |
|
|
1880440010 |
2 |
шайба |
|
|
|
|
24 |
|
|
WG9100340017 |
4 |
проходная втулка |
|
|
|
|
25 |
|
|
190003933300 |
2 |
стопорное кольцо |
|
|
|
|
26 |
|
|
WG9100340056 |
1 |
тормозной рычаг в сборе (левый) |
|
|
|
|
26 |
|
|
WG9100340061 |
1 |
рычаг автоматической регулировки зазора |
|
|
|
|
26а |
|
|
AZ9100349992 |
1 |
кронштейн |
|
|
Или WG9100340061 |
|
27 |
|
|
WG0100340057 |
1 |
тормозной рычаг в сборе (правый) |
|
|
|
|
27 |
|
|
WG9100340060 |
1 |
рычаг автоматической регулировки зазора |
|
|
|
|
27а |
|
|
AZ9100349993 |
1 |
кронштейн |
|
|
Или WG9100340060 |
|
28 |
|
|
1880340022 |
2 |
шайба |
|
|
|
|
29 |
|
|
180320028 |
Позаказу |
регулировочная шайба |
|
|
|
|
29 |
|
|
180320029 |
Позаказу |
регулировочная шайба |
|
|
|
|
29 |
|
|
180320030 |
Позаказу |
регу лировочная шайба |
|
|
|
|
29 |
|
|
180320046 |
Позаказу |
регулировочная шайба |
|
|
|
|
30 |
|
|
190003933116 |
2 |
стопорное кольцо |
|
|
|
|
31 |
|
|
Q151B1635TF2 |
20 |
болт |
|
|
|
|
32 |
|
|
199014340041 |
2 |
кронштейн вала кулака |
|
|
|
|
33 |
|
|
190003963112 |
2 |
масленка |
|
|
|
|
34 |
|
|
1880340031 |
Позаказу |
регулировочная прокладка |
|
|
|
|
34 |
|
|
1880340032 |
Позаказу |
регулировочная прокладка |
|
|
|
|
34 |
|
|
1880340033 |
Позаказу |
регулировочная прокладка |
|
|
|
|
34 |
|
|
1880340034 |
Позаказу |
регулировочная прокладка |
|
|
|
|
34 |
|
|
13809470031 |
Позаказу |
регулировочная прокладка |
|
|
|
|
34 |
|
|
13809470032 |
Позаказу |
регулировочная прокладка |
|
|
|
|
34 |
|
|
13809470033 |
Позаказу |
регулировочная прокладка |
|
|
|
|
35 |
|
|
Q151B1490 |
2 |
болт |
|
|
|
|
36 |
|
|
Q151B1440 |
2 |
болт |
|
|
|
|
37 |
|
|
199014340042 |
1 |
кронштейн тормозного цилиндра |
|
6х4,6х6,8х4 |
|
|
39 |
|
|
199012340066 |
1 |
кронштейн тормозного цилиндра |
|
4х2,6х2 |
|
|
40 |
|
|
Q151B2040TF2 |
4 |
болт |
|
|
|
|
41 |
|
|
WG9100360303 |
2 |
энергоаккумулятор |
|
|
|
|
42 |
|
|
190003964459 |
2 |
вилка с резьбой |
|
|
|
|
43 |
|
|
Q341B14 |
2 |
гайка |
|
|
|
|
44 |
|
|
Q341B16 |
4 |
гайка |
|
|
|
|
45 |
|
|
Q40316 |
4 |
пружинная шайба |
|
|
|
|
46 |
|
|
190003903661 |
2 |
палец-валик |
|
|
|
|
47 |
|
|
Q40114 |
2 |
плоская шайба |
|
|
|
|
48 |
|
|
Q5004022 |
2 |
шплинт |
|
|
|
|
49 |
|
|
199014340048 |
2 |
цилиндрический шплинт |
|
|
|
|
50 |
|
|
199112340049 |
2 |
натяжная пружина |
|
|
|
