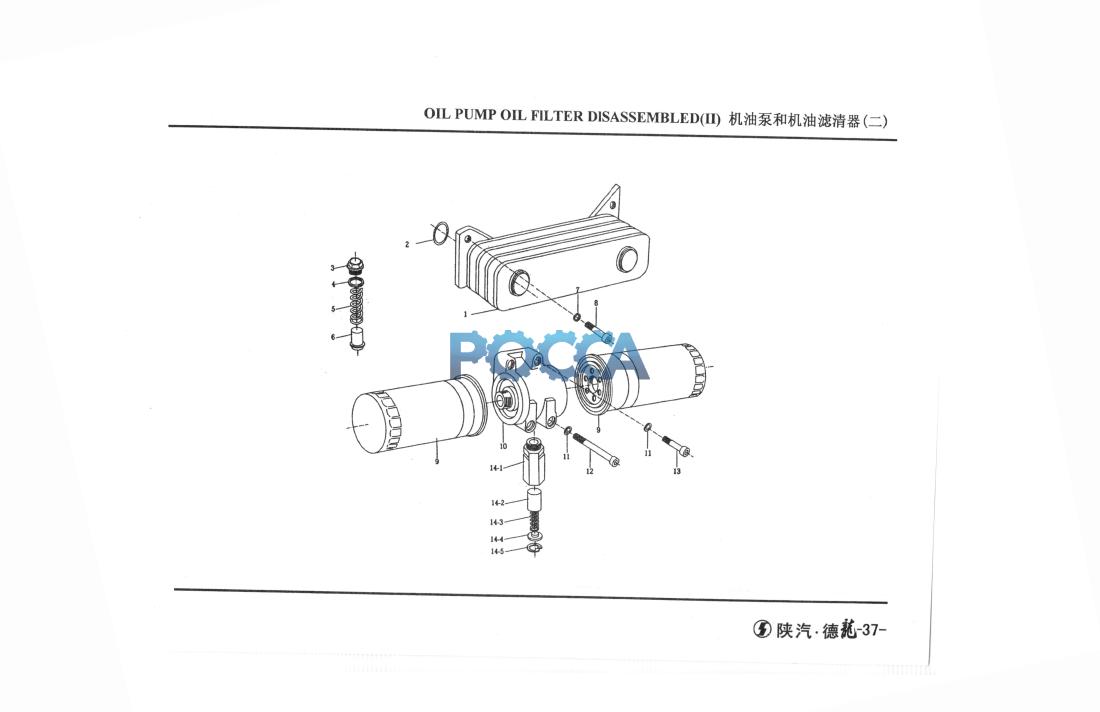

Маслоохладитель. (теплообменник) SHAANXI (Шанкси) SHACMAN F2000 10 Гр. Двигатель
Маслозаливная горловина Масляный насос
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 61500010334 | 1 | 机油冷却器芯总成 | Oil radiator | ||||
| 2 | 81400010032 | 2 | 密封圈 | Seal ring | ||||
| 3 | 612600070160 | 1 | 六角头螺塞 | Plug | CM30xl.5DIN7604 5.8Zn | |||
| 4 | 612600010735 | 1 | 复合垫圈 | Washer | ||||
| 5 | 614070068 | 1 | 安全阀弹簧 | Relief valve spring | ||||
| 6 | 614070069 | 1 | 安全阀 | Relief valve | B8 DIN 137Zn | |||
| 7 | 90003932023 | 4 | 波形弹性垫圈 | Spring washer | Q218B0816 | |||
| 8 | 90003802419 | 4 | 内六角圆柱头螺钉 | Screw | ||||
| 9 | 61000070005 | 2 | 旋转式机油滤芯总成 | Filter | ||||
| 10 | 61500070051 | 1 | 滤清器座组件 | Filter head | B8 DIN 137Zn | |||
| 11 | 90003932023 | 4 | 波形弹性垫圈 | Spring washer | M8x90 DIN912-8.8Zn | |||
| 12 | 90003862482 | 2 | 内六角圆柱头螺钉 | Screw | M8x40 DIN912-8.8Zn | |||
| 13 | 90003862443 | 2 | 内六角圆柱头螺钉 | Scerw | ||||
| 14 | AZ1500070097 | 1 | 主油道压阀总成 | Control valve | ||||
| 14-1 | AZ1500070096 | 1 | 阀体 | Valve body | ||||
| 14-2 | 407070032 | 1 | 阀 | Valve | ||||
| 14-3 | 407070034 | 1 | 主油道限压阀弹簧座 | Spring support | ||||
| 14-4 | 4139070059 | 1 | 主油道限压阀弹簧 | Spring | ||||
| 14-5 | AZ90003930012 | 1 | 孔用弹性挡圈 | Snap ring |
