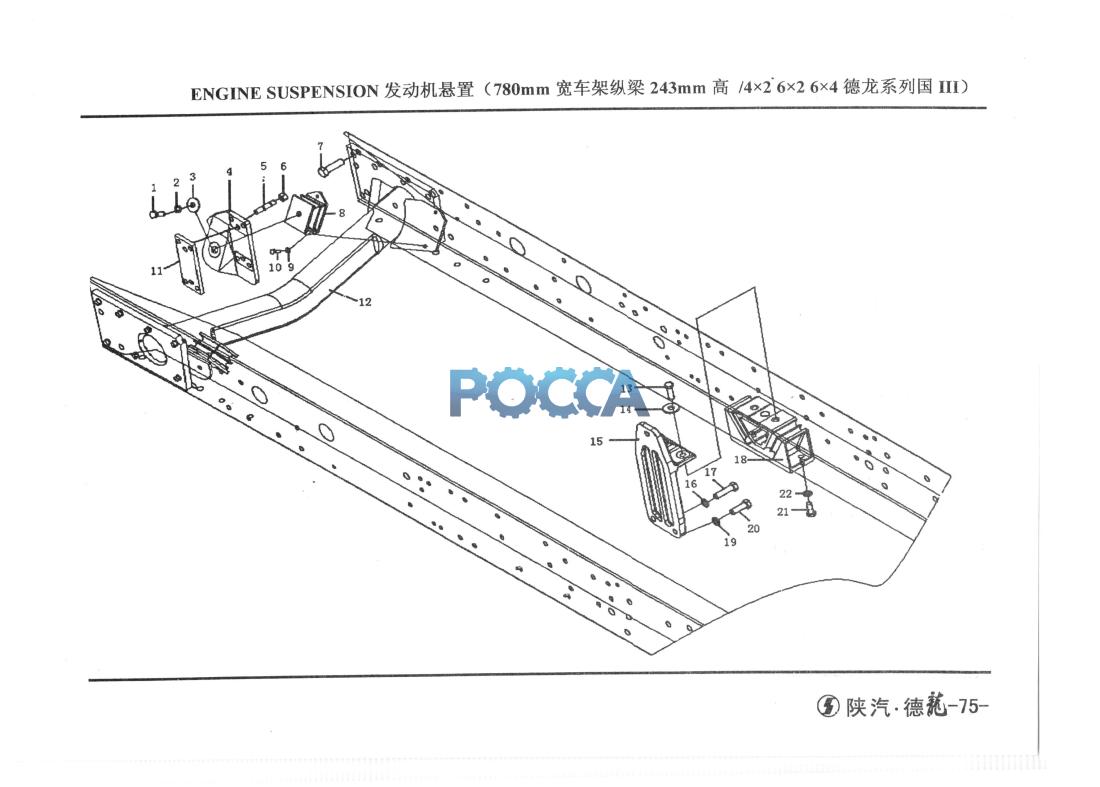

Подушка двигателя(780*243) SHAANXI (Шанкси) SHACMAN F2000 10 Гр. Двигатель
Поддон двигателя Подушка двигателя(850*300)
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q151C1225 | 2 | A角头螺栓 | Hex.bolt | ||||
| 2 | Q40312 | 2 | 弹簧垫圈 | Spring washer | ||||
| 3 | 1480A360058 | 2 | 垫圈 | Washer | ||||
| 4 | DZ9114590009 | 1 | 发动机前支架（右） | Front bracket engine (right) | ||||
| 4 | DZ9114599996 | 1 | 发动机前支架（左） | Front bracket engine (left) | ||||
| 5 | Q1201240 | 2 | 双头螺栓 | Double side bolt | ||||
| 6 | Q33212 | 2 | 2型全金属六角锁紧螺母 | Metal hex locknut II | ||||
| 7 | Q151B1650 | 1 | 六角头螺栓 | Hex bolt | ||||
| 8 | DZ9114593001 | 2 | 发动机前悬置软垫 | Front support engine | ||||
| 9 | Q40308 | 4 | 弹簧垫圈 | Spring washer | ||||
| 10 | Q150B0816 | 2 | 六角头螺栓 | Hex bolt | ||||
| 11 | DZ9114590O31 | 2 | 垫块_ | plate | ||||
| 12 | DZ9114590015 | 1 | 管状横梁总成 | Cross member assembly | ||||
| 13 | Q151C1238 | 4 | 六角头螺栓 | Hex bolt | ||||
| 14 | Q40312 | 4 | 弹簧垫圈 | Spring washer | ||||
| 15 | 199100590032 | 1 | 左支撑托架 | Left bracket support | ||||
| 15 | 199100590033 | 1 | 右支撑托架 | Right bracket support | ||||
| 16 | Q40314 | 4 | 弹簧垫圈 | Spring washer | ||||
| 17 | Q151B1450 | 4 | 六角头螺栓 | Hex bolt | ||||
| 18 | 199100590031 | 2 | 楔形支承总成 | V shape support assembly | ||||
| 19 | Q40314 | 2 | 弹簧垫圈 | Spring washer | ||||
| 20 | Q151B1440 | 2 | 六角头螺栓 | Hex bolt | ||||
| 21 | Q151C1230 | 4 | 六角头螺栓 | Hex bolt | ||||
| 22 | Q40312 | 4 | 弹簧垫圈 | Spring washer |
