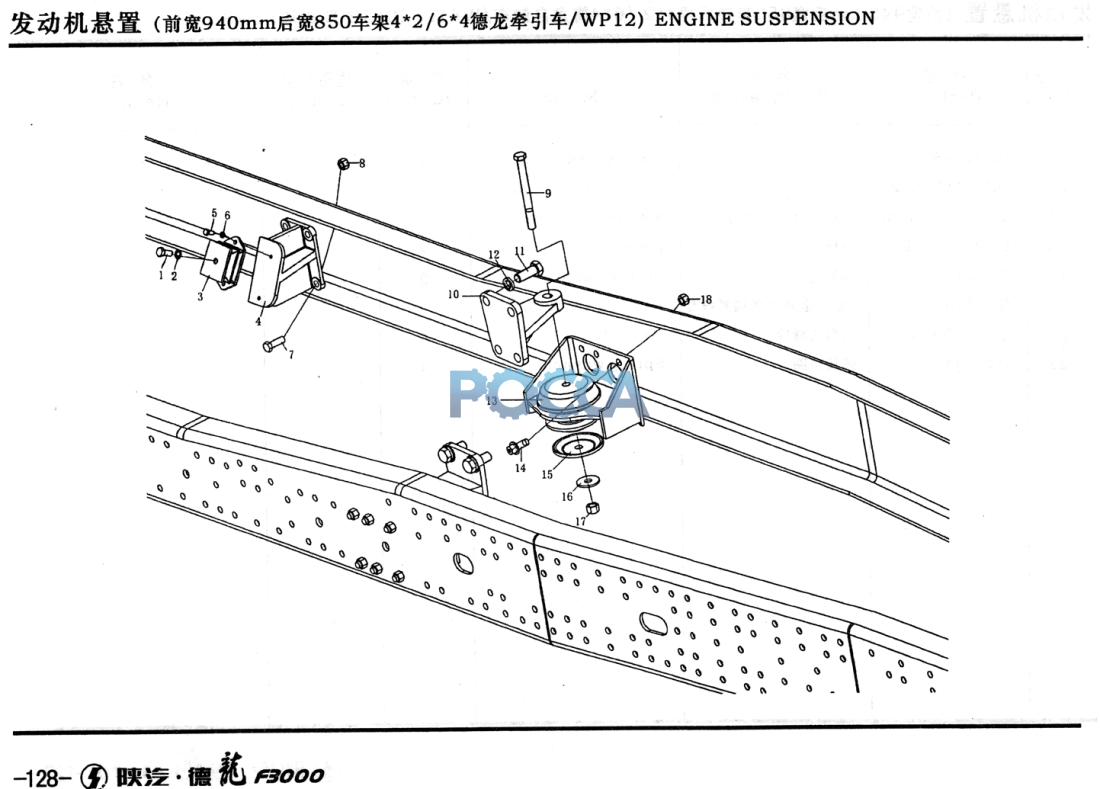

Подвеска двигателя, Кронштейн крепления двигателя. 940мм. 4*2/6*4. SHAANXI (Шанкси) SHACMAN F3000 10 Гр. Двигатель
Насос водяной, вентилятор. Поршень. Шатун.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q151C1225 | 2 | 六角头螺栓 | Hex. bolt | ||||
| 2 | Q40312 | 2 | 弹簧垫圈 | Spring washer | ||||
| 3 | DZ9114593001 | 2 | 发动机前悬置软垫 | Front support engine | ||||
| 4 | DZ95259591209 | 1 | 发动机前支架（右） | Front bracket engine (right) | ||||
| DZ9114590612 | 1 | 左托架总成 | Left bracket support | |||||
| 5 | Q150B0816 | 4 | 六角头螺栓 | Hex. bolt | ||||
| 6 | Q40308 | 4 | 弹簧垫圈 | Spring washer | ||||
| 7 | Q151B1650 | 1 | 六角头螺栓 | Hex bolt | ||||
| 8 | Q33216 | 1 | 2型全金属六角锁紧螺母 | Metal hex locknut II | ||||
| 9 | Q150B16180 | 2 | 六角头螺栓 | Hex bolt | ||||
| 10 | DZ9112590152 | 1 | 发动机托架（右） | bracket support (Right) | ||||
| 11 | Q150B2050 | 8 | 六角头螺栓 | Hex bolt | ||||
| 12 | Q40320 | 8 | 弹簧垫圈 | Spring washer | ||||
| 13 | DZ9114590611 | 1 | 右托架总成 | Right bracket support | ||||
| 14 | Q1811435T | 12 | 六角头螺栓 | Hex bolt | ||||
| 15 | 81.41506.0130 | 2 | 垫板 | plate | ||||
| 16 | Q40216 | 2 | 弹簧垫圈 | Spring washer | ||||
| 17 | Q33216 | 2 | 2型全金属六角锁紧螺母 | Metal hex locknut II | ||||
| 18 | 06.11251.2005 | 12 | 六角头自锁紧螺母 | Metal hex locknut |
